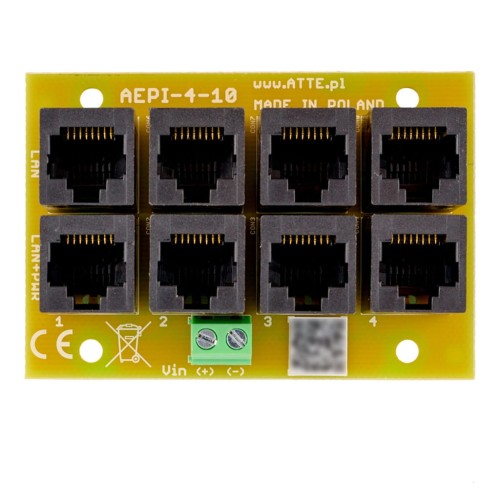

Adapter PoE PASSIVE 4 kanałowy, Fast Ethernet 10/100 Mbps + PoE, Vout=Vin, bezpieczniki polimerowe, moduł do zabudowy, typu AEPI-4-10-OF

Najważniejsze cechy i funkcje:
  • możliwość zasilanie 4 odbiorników PoE 802.3at/af lub PASSIVE
  • wyraźna optyczna sygnalizacja stanu zasilania
  • do 40W mocy na portach PoE
  • bezpiecznik polimerowy niezależnie dla każdego kanału PoE
  • łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
  • szeroki zakres napięcia wejściowego
  • napięcie wyjściowe = napięcie wejściowe
  • niewielkie rozmiary modułu

Konstrukcja OF (Open Frame) umożliwa zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposoobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej.

Cena detaliczna (netto):
49.00 zł
Dane techniczne:
CechaWartość
Porty RJ45
4x LAN 10/100Mbps (wejście ze switcha)
4x LAN+PoE (wyjście do urządzeń PoE)
Obsługiwane odbiorniki PoE (standard / moc max)
802.3af - do 15,4W LAN_1...LAN_5 (Vin > 45VDC)
802.3at - do 30W LAN_1...LAN_5 (Vin > 45VDC)
PoE PASSIVE - do 70W LAN_5 / do 40W LAN_1...LAN_4
Wyjścia PoE (standard / tryb zasilania)
PoE PASSIVE, mode B (4,5+) (7,8-)
Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem)
4x 0,75A / polimerowe (wymaga restartu)
Zakres napięcia wejściowego
Vin 10...56VDC
Napięcie wyjściowe dla urządzeń PoE
Vout = Vin
Obudowa (typ / kolor)
moduł do zabudowy / zielony
Zakres temperatur pracy
-10°C...+40°C
Montaż
zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8mm
Wymiary / waga
77x51x17mm / 0,1kg
Przykłady zastosowań:

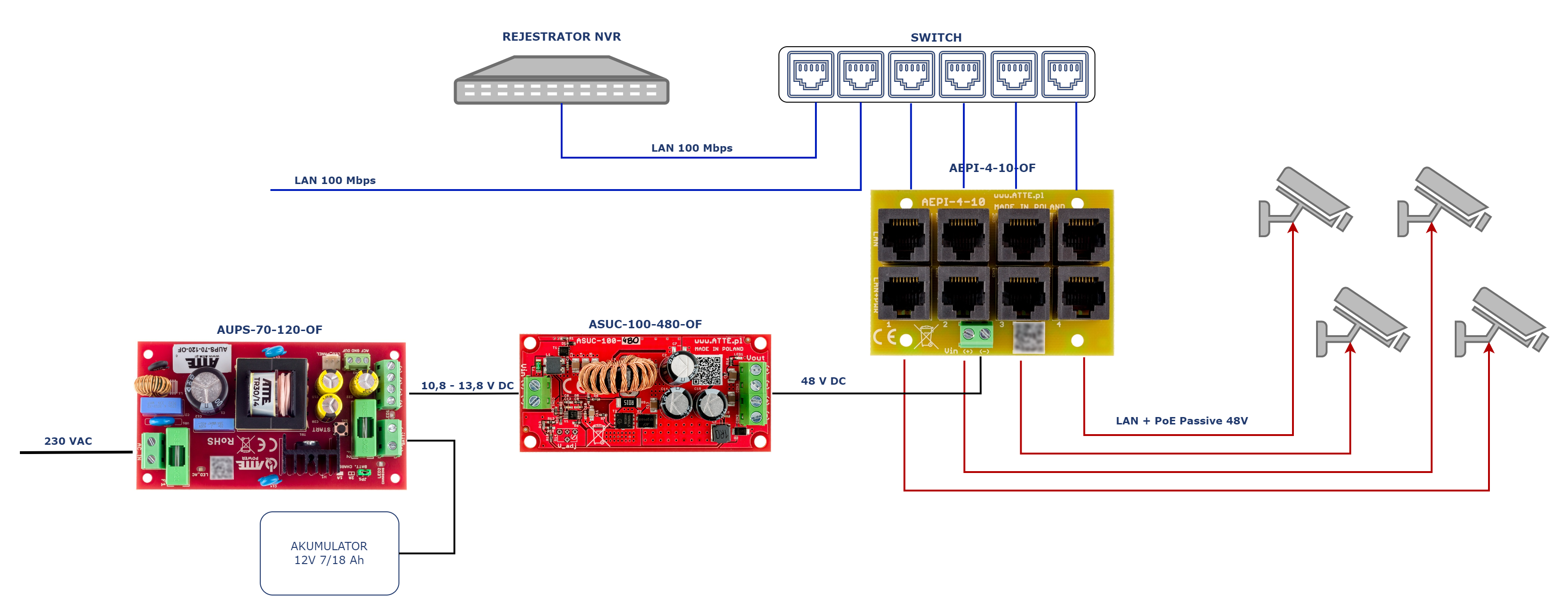

Przykład zastosowania modułu AEPI-4-10-OF do zasilania kamer IP PoE.
Podłączenie kamer sieci LAN odbywa się za pomocą zwykłego switcha ethernet.
