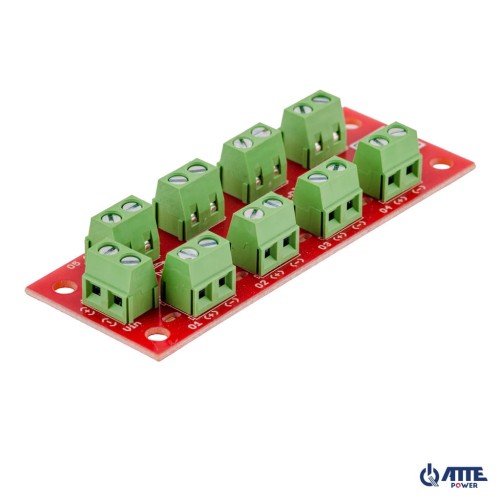

AF-P8-00-OF Moduł dystrybucji zasilania 8 kanałów z bezpiecznikami
Opis
Moduł dystrybucji zasilania 8 kanałów z bezpiecznikami polimerowymi Vin 10...56VDC Iout 0,75A/kanał
NAJWAŻNIEJSZE CECHY:
- niewielkie rozmiary modułu szeroki zakres napięcia wejściowego
- niezależne zabezpieczenie każdego kanału wyjściowego przed zwarciem i przeciążeniem
- wyraźna optyczna sygnalizacja stanu pracy
- łatwy montaż w obudowach serii ABOX posiadających otworowanie systemowe w rastrze 10,8 mm
Moduł bezpiecznikowy pozwala na rozdzielenie zasilania do 8 odbiorników. Każde wyjście zasilania posiada niezależne zabezpieczenie przeciążeniowe i przeciwzwarciowe a obecność napięcia na poszczególnych wyjściach sygnalizuje czerwona dioda LED.
Urządzenie stanowi uzupełnienie oferty zasilaczy serii APS oraz zasilaczy buforowych serii AUPS przeznaczonych do systemów telewizji przemysłowej CCTV, systemów kontroli dostępu oraz systemów alarmowych.
Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, tworowanej części obudowy lub blachy montażowej.

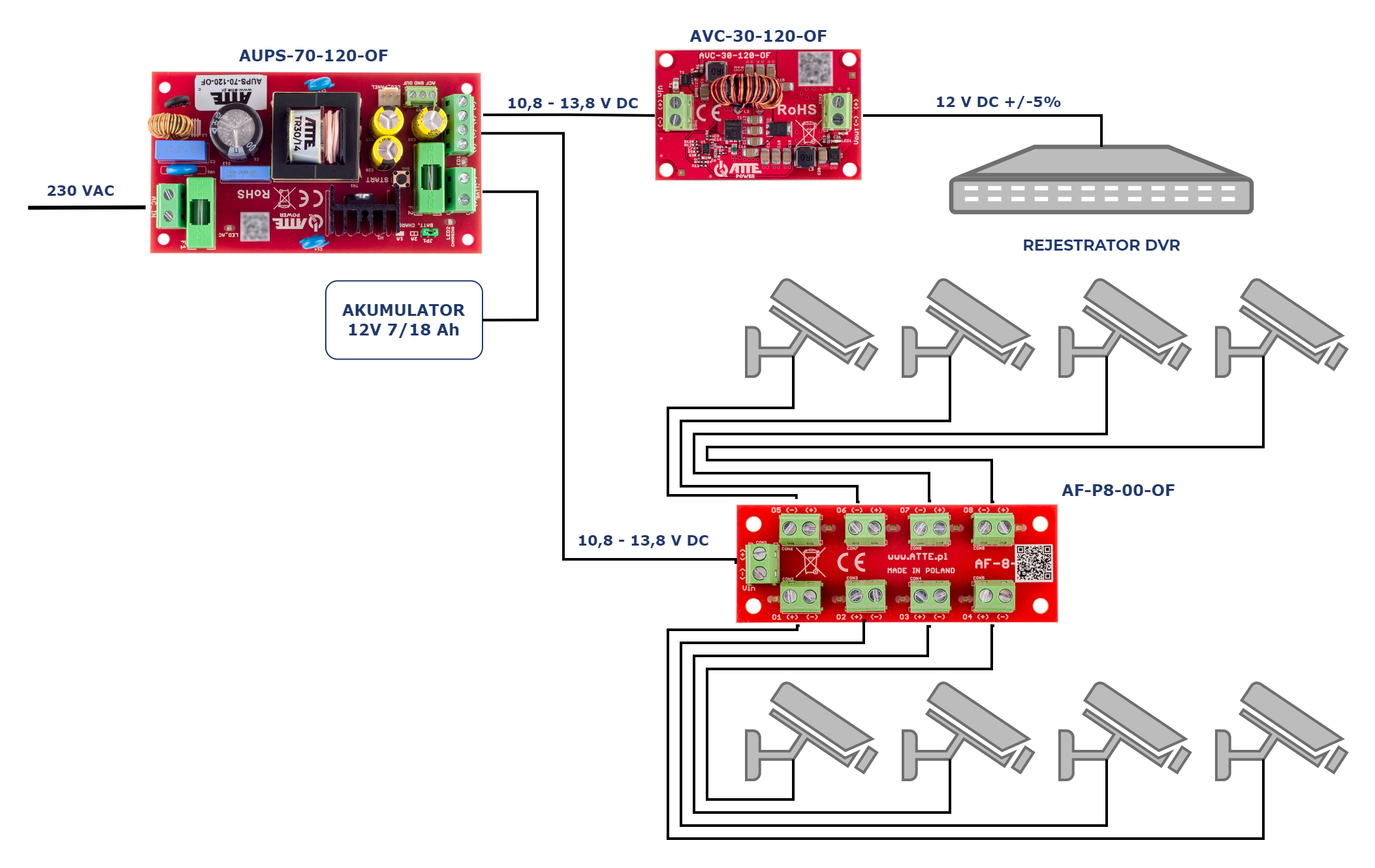

Przykłady zastosowań
Pliki do pobrania:
Dane techniczne
Napięcie zasilania: | 10...56 VDC |
Napięcie wyjściowe: | Vout = Vin |
Prąd wyjściowy: | 8x 0,75 A - maksymalny na kanał |
Prąd jałowy przetwornicy: | 8...40 mA (zależne od napięcia) |
Zabezpieczenia: | Bezpiecznik polimerowy 0,75A |
Sygnalizacja: | LED (czerwony) - obecność zasilania na złączu |
Zakres temperatur pracy: | -25°C ... +50°C |
Wymiary (S x W x G): | 85 x 32 x 17 mm |
Waga: | 0,03 kg |
Konstrukcja obudowy: | Moduł do zabudowy |
Montaż: | Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8mm |
Kod EAN: | 5902143691235 |
Kod PKWiU: | 26.20.40.0 |
Kod HS: | 8473 30 |
Kod CN2020: | 8473 30 20 |
