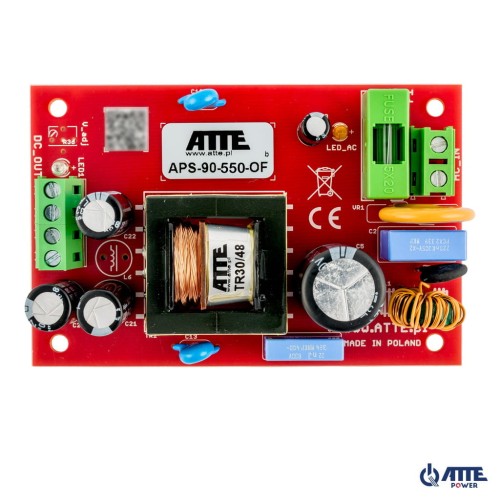

Zasilacz sieciowy SMPS, Vin 230VAC, Vout 55VDC, Iout 1,7A, Pout 96W, moduł do zabudowy, typu APS-90-550-OF
APS-90-550-OF to zasilacz sieciowy dostarczający stabilnego napięcia stałego dla wymagających urządzeń elektronicznych m.in. kamer CCTV, rejestratorów itp. Dzięki integracji zabezpieczeń przeciwprzepięciowych i zwarciowych jest on polecany szczególnie do pracy w systemach monitoringu wymagających wysokiej niezawodności zasilania. Układ zasilacza to wysokosprawna przetwornica impulsowa zapewniająca izolację pomiędzy siecią 230 VAC i zasilanym urządzeniem.
Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, tworowanej części obudowy lub blachy montażowej.
- wyższe napięcie (55V) dla urządzeń PoE = mniejsze spadki napięć
- kompletne rozwiązanie zasilania urządzeń CCTV w małogabarytowej obudowie
- niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności zasilacza
- odporność na zwarcia i przeciążenia
- odporność na przepięcia zarówno od strony sieci 230 VAC jak i wyjścia zasilacza
- łatwy montaż w obudowach posiadających otworowanie w rastrze 10,8 mm
Cena detaliczna (netto):
165.00 zł Dane techniczne:
| Cecha | Wartość |
|---|---|
Napiecie wyjściowe
|
55 VDC +/-3%
|
Prąd wyjściowy
|
1,7A
|
Moc zasilacza
|
96W
|
Sprawność
|
93% @90W
|
Napięcie zasilania
|
190 ... 260 VAC, 50 Hz
|
Zabezpieczenia wejścia zasilacza
|
Bezpiecznik topikowy zwłoczny 3,15A
Zabezpieczenie przeciwprzepięciowe |
Zabezpieczenie wyjścia zasilacza
| Elektroniczne zabezpieczenie przeciążeniowe na poziomie 3 A Elektroniczne zabezpieczenie zwarciowe (auto powrót) Zabezpiecznie przeciwprzepięciowe |
Sygnalizacja pracy
| LED_AC (żółta) - obecność napięcia sieci LED1 (niebieska) - obecność napięcia wyjściowego |
Konstrukcja obudowy
|
Brak - moduł do zabudowy
|
Montaż
| Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm |
Temperatura pracy
|
-25 ... +50°C
|
Wymiary
|
100 x 65 x 40 mm
|
Waga
| 0,11 kg |
Przykłady zastosowań:
Wykorzystanie zasilacza APS-90-550-OF do zasilania gałęzi switchy xPoE-5-50-OF
Wykorzystanie zasilacza APS-90-550-OF do zasilania gałęzi switchy xPoE-6-11-OF
Wykorzystanie zasilacza APS-90-550-OF do zasilania wyniesionego switcha xPoE-6-11-OF
Wykorzystanie zasilacza APS-90-550-OF do zasilania kamer poprzez PoE Injector
