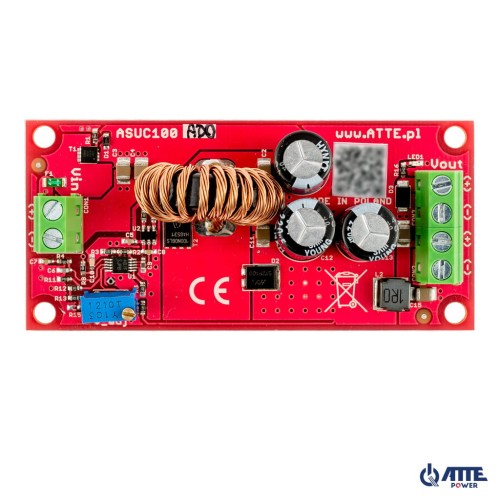

ASUC-100-AD0-OF Przetwornica podnosząca napięcie z regulacją 12..48V
Opis
Przetwornica DC/DC, podnosząca napięcie, Vin 10V...30VDC, Vout 12...48VDC, Pout 100W, moduł do zabudowy
NAJWAŻNIEJSZE CECHY:
- szeroki zakres napięcia zasilania
- możliwość precyzyjnej regulacji napięcia wyjściowego w szerokim zakresie
- niskie nagrzewanie urządzenia dzięki wysokiej sprawności przetwornicy
- duża moc wyjściowa przy niewielkich gabarytach modułu
- odporność na odwrotną polaryzację napięcia zasilania
ASUC-100-AD0-OF to wysokosprawna, nieizolowana przetwornica DC/DC podnosząca napięcie. Przetwornica pozwala na pracę w szerokim zakresie napięć wejściowych i posiada precyzyjną regulację napięcia wyjściowego. Typowym zastosowanie mmodułu jest wytwarzanie napięcia zasilającego PoE48 VDC z napięcia 12 VDC lub 24 VDC pochodzącego z zasilacza buforowego.
Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej.
Dane techniczne
| Napięcie zasilania: | 10 ... 30 VDC |
| Napięcie wyjściowe: | 12 ... 48 VDC |
| Moc wyjściowa: | 120W @24V, 80W @12V |
| Sprawność: | 93% @Vin=12V,Pout=80W |
| Prąd jałowy przetwornicy: | 27 mA @12V |
| Sygnalizacja: | LED1 - obecność napięcia wyjściowego |
| Zakres temperatur pracy: | -25°C ... +50°C |
| Wymiary (S x W x G): | 40 x 83 x 27 mm |
| Waga: | 0,036 kg |
| Konstrukcja obudowy: | Moduł do zabudowy |
| Montaż: | Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8mm |
| Kod EAN: | 5902143690726 |
| Kod PKWiU: | 26.20.40.0 |
| Kod HS: | 8473 30 |
| Kod CN2020: | 8473 30 20 |
