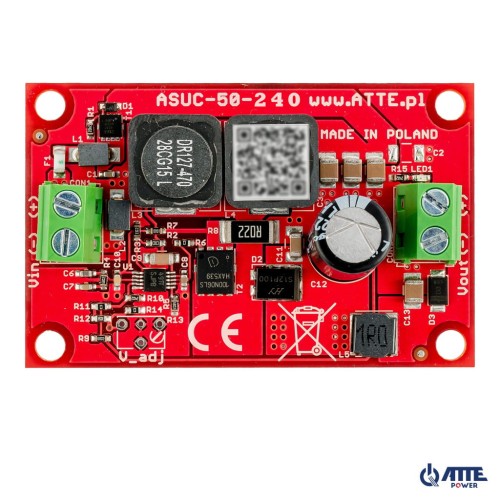

Przetwornica DC/DC, podnosząca napięcie, Vin 10...24VDC, Vout 24VDC, Pout 50W, moduł do zabudowy, typu ASUC-50-240-OF
NAJWAŻNIEJSZE CECHY:
- szeroki zakres napięcia zasilania
- ustalone napięcie wyjściowe 24 VDC
- niskie nagrzewanie urządzenia dzięki wysokiej sprawności przetwornicy
- duża moc wyjściowa przy niewielkich gabarytach modułu
- odporność na odwrotną polaryzację napięcia zasilania
ASUC-50-240-OF to wysokosprawna, nieizolowana przetwornica DC/DC podnosząca napięcie. Przetwornica pozwala na pracę w szerokim zakresie napięć wejściowych i posiada ustalone napięcie wyjściowe 24 VDC. Typowym zastosowaniem modułu jest wytwarzanie napięcia zasilającego 24 VDC z napięcia 12 VDC pochodzącego z zasilacza buforowego.
Konstrukcja OF (Open Frame) umożliwia zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej.
Cena detaliczna (netto):
75.00 zł Dane techniczne:
Cecha | Wartość |
---|---|
Napięcie wyjściowe
|
24VDC +/-2%
|
Moc wyjściowa
|
50W @12V
|
Sprawność
|
93% @Vin=12V, Pout=50W
|
Napięcie zasilania
|
10...24 VDC
|
Prąd jałowy przetwornicy
|
27mA @12V
|
Sygnalizacja pracy
|
LED1 - obecność napięcia wyjściowego
|
Konstrukcja obudowy
|
Brak - moduł do zabudowy
|
Montaż
| Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8 mm |
Zakres temperatur pracy
|
-25...+50°C
|
Wymiary
|
40 x 61 x 16 mm
|
Wymiary
| 0,03 kg |
Przykłady zastosowań:
Przykład zastosowania przetwornicy ASUC-50-240-OF z zasilaczem buforowym

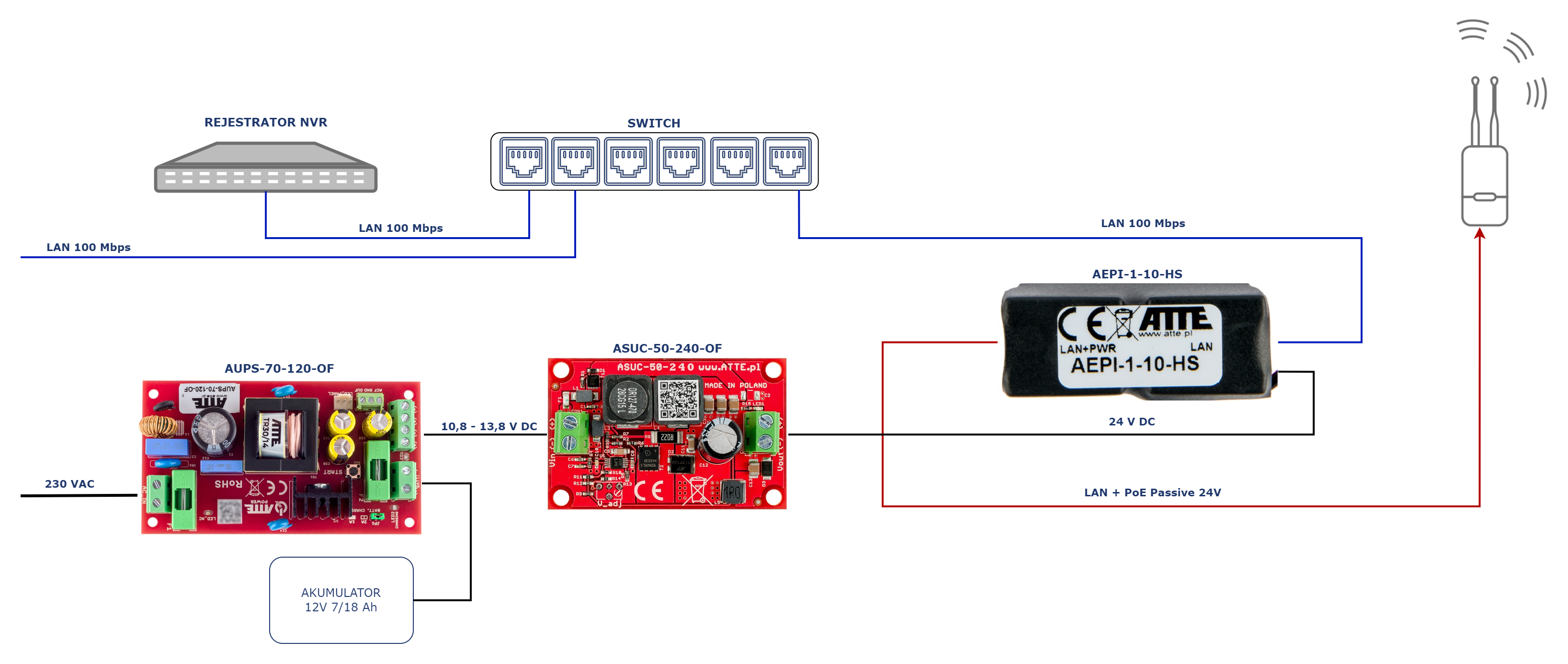

Przykład zastosowania przetwornicy ASUC-50-240-OF do zasilania punktu dostępowego AP Passive PoE 24V

Przykład zastosowania przetwornicy ASUC-50-240-OF do zasilania punktów dostępowych AP Passive PoE 24V

Przykład zastosowania przetwornicy ASUC-50-240-OF do zasilania punktów dostępowych AP Passive PoE 24V ze swichem
