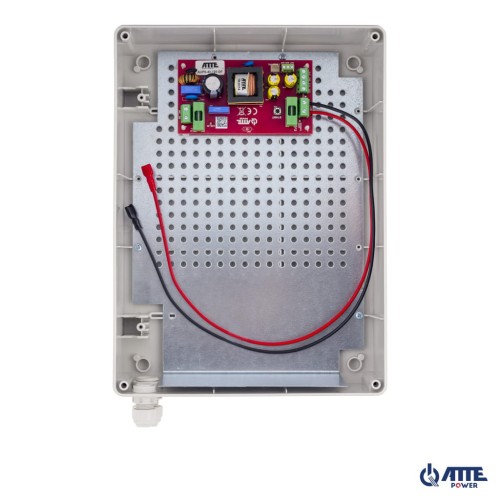

Zasilacz buforowy SMPS 12V, Vin 230VAC, Vout 10,8...13,8VDC, Iout 3,5A, Ich 1,5A, Pout 42W, obudowa zewnętrzna ABOX-XL1 (1x AKU 18Ah)

NAJWAŻNIEJSZE CECHY:
  • długi czas podtrzymania zasilania w porównaniu z klasycznymi systemami wykorzystującymi zasilacze UPS
  • oszczędność energii oraz niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności zasilacza (92%)
  • zabezpieczenia przeciwzwarciowe (SCP), przeciążeniowe (OLP), termiczne (OHP) i przepięciowe
  • ochronę akumulatora przed nadmiernym rozładowaniem (UVP), przeciążeniem oraz odwrotnym podłączeniem
  • możliwość uruchomienia bez zasilania sieciowego (z akumulatora)
  • wyjścia techniczne OUF i ACF (kontrola pracy oraz integracja z innymi systemami)
  • łatwy montaż dodatkowych modułów  posiadających otwory  w rastrze 10,8 mm
  • możliwość zachowania zapasu kabli wewnątrz obudowy
  • w komplecie 4 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP56

INFORMACJE DODATKOWE:

  • zastosowanie dodatkowej przetwornicy serii ASUC pozwala na podniesienie napięcia wyjściowego i dostosowanie go do wymogów instalacji (np. do 24 / 48 / 55 VDC)
  • dla odbiorników wymagających stabilnego zasilania 12 VDC takich jak rejestratory oraz dyski sieciowe NAS zalecamy zastosowanie dodatkowego moduły stabilizującego serii AVC lub AVIC
  • w celu rozbudowy zasilacza do 8 kanałów wyjściowych należy zastosować moduł bezpiecznikowy AF-08-00-OF
  • opcjonalny adapter ADD-PMAXL umożliwia łatwy montaż obudowy na słupach lub latarniach

Zasilacz buforowy serii AUPS przeznaczony do systemów telewizji przemysłowej CCTV, systemów kontroli dostępu oraz systemów alarmowych. Urządzenie jest wygodnym rozwiązaniem problemu buforowego zasilania odbiorników wymagających bezprzerwowej pracy przy okresowych zanikach napięcia sieciowego. Zastosowanie zasilacza buforowego pozwala w znacznym stopniu wydłużyć czas pracy systemu w porównaniu do aplikacji wykorzystujących klasyczny zasilacz awaryjnym UPS. Układ jest przystosowane do pracy z akumulatorami bezobsługowymi SLA (żelowe oraz AGM).

Obudowy zewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i pozostałe, niekorzystne czynniki atmosferyczne. Dostępne w ofercie modele zostały wyposażone w blachę montażową, posiadającą specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części blachy montażowej.


Cena detaliczna (netto):
399.00 zł
Dane techniczne:
CechaWartość
Akumulator
1 x akumulator żelowy lub AGM 12V / 7...18Ah
Napięcie wyjściowe
10,8 ... 13,8 VDC
Prąd wyjściowy
3,5 A - ciągły
5 A - maksymalny (podczas ładowania akumulatora)
Moc zasilacza
42 W - ciągła
60 W - maksymalna (podczas ładowania akumulatora)
Sprawność
92% @40 W
Napięcie wejściowe
190 ... 260 VAC, 50Hz

Prąd ładowania akumulatora
do 1,5A (zależny od stopnia rozładowania akumulatora)

Zabezpieczenie wejścia zasilacza
Bezpiecznik topikowy zwłoczny 3,15A

Zabezpieczenie wyjścia zasilacza
Zasilanie sieciowe:
Elektroniczne zabezpieczenie przeciążeniowe na poziomie 7 A (automatyczny powrót po zwarciu)
Praca z akumulatora:
Bezpiecznik topikowy 6,3 A
Zabezpieczenie obwodu akumulatora
Zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem:
Bezpiecznik topikowy 6,3 A
Zabezpieczenie przez głębokim rozładowaniem:
Odłączenie akumulatora dla napięcia poniżej 10,8 V
Sygnalizacja
AUPS-40-120-OF (moduł):
LED1 (żółta) - obecność napięcia sieci
LED2 (zielona) - obecność napięcia wyjściowego
LED3 (czerwona) - ładowanie akumulatora
Wyjścia techniczne
AUPS-40-120-OF (moduł):
OUF – brak napięcia +DC_OUT (NC)
ACF – brak napięcia AC (NC)
Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście)
Uruchomienie przy braku zasilania AC
Przycisk START

Konstrukcja obudowy
Obudowa ABOX-XL1
Materiał obudowy - tworzywo
Kolor szary (RAL7035)
Zamontowane dławnice 1 x M16, 1 x M20
Montaż
Montaż naścienny z wykorzystaniem uchwytów montażowych (w komplecie)
Stopień ochrony
IP56
Temperatura pracy
-25 ... +50°C
Wymiary (S x W x G)
220 x 300 x120 mm (wewnętrzne)
228 x 308 x129 mm (zewnętrzne)
Waga
1,42 kg
Przykłady zastosowań:
Przykład zastosowania zasilacza AUPS-40-120-XL1
