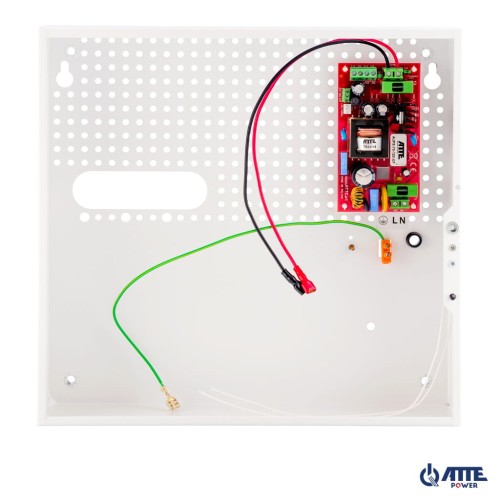

Zasilacz buforowy SMPS, Vin 230VAC, Vout 12VDC, Iout 6A, Pout 72W, w obudowie wewnętrznej ABOX-F (1x AKU 18Ah), typu AUPS-70-120-F



NAJWAŻNIEJSZE CECHY:
  • kompletne rozwiązanie zasilania urządzeń CCTV w małogabarytowej obudowie
  • centralne buforowanie zasilania
  • długi czas podtrzymania zasilania w porównaniu z klasycznymi systemami wykorzystującymi zasilacze UPS
  • niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności zasilacza
  • łatwy montaż w obudowach posiadających otworowanie systemowe w rastrze 10,8 mm

Urządzenie jest zasilaczem buforowym przeznaczonym do zasilania urządzeń systemów telewizji przemysłowej CCTV lub systemów kontroli dostępu. Urządzenie jest wygodnym rozwiązaniem problemu buforowego zasilania kamer i innych urządzeń monitoringu wymagających bezprzerwowego zasilania. Zasilacz pozwala na tworzenie rozproszonych systemów monitoringu z centralnym buforowanym zasilaniem. Układy są przystosowane do pracy z akumulatorami kwasowo-ołowiowymi lub suchymi typu SLA.

Obudowy wewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu estetycznej zabudowy urządzeń oraz zakończenia okablowania wewnątrz budynków. Wszystkie obudowy wykonywane są z blachy stalowej, lakierowanej proszkowo na półmatowy, biały kolor. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. Każda obudowa wyposażona jest w zamknięcie na śrubę, zdejmowane drzwiczki oraz tamper otwarcia. Dostępne w ofercie modele posiadają specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.


Cena detaliczna (netto):
269.00 zł
Dane techniczne:
CechaWartość
Akumulator
1 x akumulator żelowy lub AGM 12V / 7...18Ah
Napięcie wyjściowe
12 VDC +/-15%
Prąd wyjściowy
6A
Moc
72W
Sprawność
90% @70 W
Napięcie wejściowe
190 ... 260 VAC, 50Hz
Prąd ładowania akumulatora
1 A lub 2 A (wybierane zworą JP1)
Zabezpieczenie wejścia zasilacza
Bezpiecznik topikowy zwłoczny 3,15A
Zabezpieczenie wyjścia zasilacza
Zasilanie sieciowe:
Elektroniczne zabezpieczenie przeciążeniowe na poziomie 9A (wymagany restart zasilacza)
Praca z akumulatora:
Bezpiecznik topikowy 6,3A
Zabezpieczenie obwodu akumulatora
Przed odwrotnym podłączeniem oraz przeciążeniem:
Bezpiecznik topikowy 6,3A
Przed głębokim rozładowaniem:
Odłączenie akumulatora dla napięcia poniżej 10,2 V z auto powrotem
Sygnalizacja
LED1 (żółta) - obecność napięcia sieci
LED2 (zielona) - obecność napięcia wyjściowego
LED3 (czerwona) - ładowanie akumulatora
Wyjścia techniczne
OUF – brak napięcia +DC_OUT
ACF – brak napięcia AC
Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście)
Uruchomienie przy braku zasilania AC
Samoczynne uruchomienie zasilacza po podłączeniu akumulatora
Konstrukcja obudowy
Obudowa ABOX-F
Materiał obudowy - blacha stalowa 0,8 mm
Obudowa malowana na kolor biały
Zamontowany tamper otwarcia
Dystans do ściany
Montaż
Otwory montażowe 6 mm, możliwości zawieszenia
Stopień ochrony
IP20
Temperatura pracy
-10 ... +40°C
Wymiary
300 x 320 x 90 mm
Waga
2,3 kg
Przykłady zastosowań:

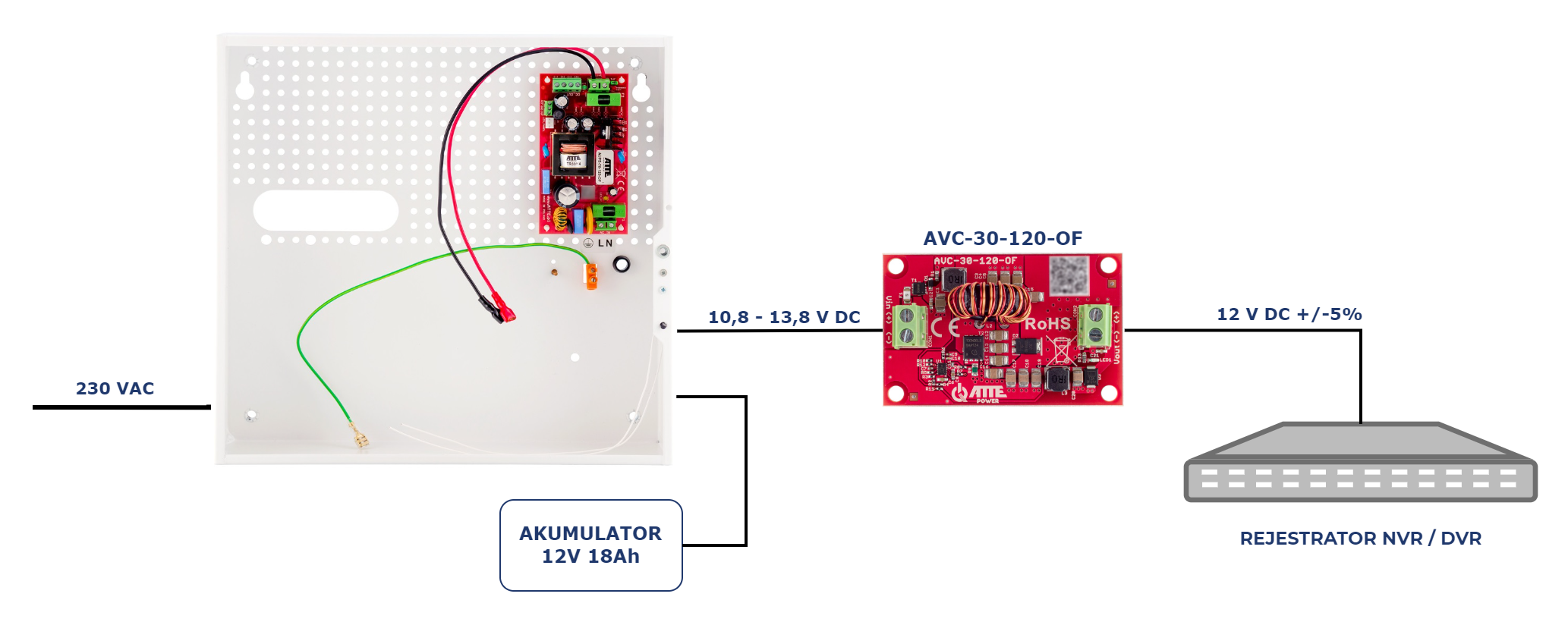

Przykład zastosowania do buforowego zasilenia rejestratora NVR/DVR z wykorzystaniem modułu AVC-30-120-OF
