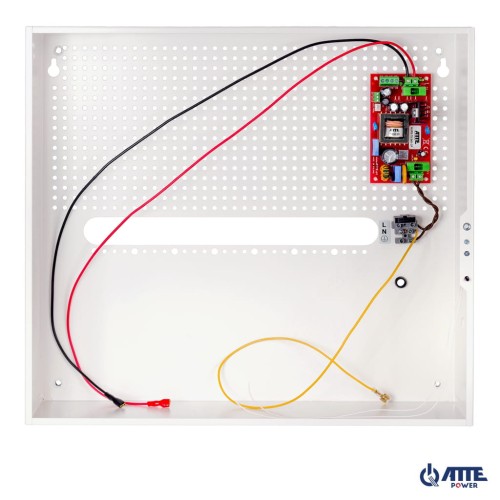

Zasilacz buforowy SMPS 24V, Vin 230VAC, Vout 20,4 ... 27,6VDC, Iout 3A, Ich 1 / 2A, Pout 72W, obudowa wewnętrzna ABOX-H (2x AKU 18Ah)

NAJWAŻNIEJSZE CECHY:

  • długi czas podtrzymania zasilania w porównaniu z klasycznymi systemami wykorzystującymi zasilacze UPS
  • oszczędność energii oraz niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności zasilacza (90%)
  • zabezpieczenia przeciwzwarciowe (SCP), przeciążeniowe (OLP), termiczne (OHP) i przepięciowe
  • ochronę akumulatora przed nadmiernym rozładowaniem (UVP), przeciążeniem oraz odwrotnym podłączeniem
  • możliwość uruchomienia bez zasilania sieciowego (z akumulatora)
  • wyjścia techniczne OUF i ACF (kontrola pracy oraz integracja z innymi systemami)
  • łatwy montaż dodatkowych modułów  posiadających otwory  w rastrze 10,8 mm
  • możliwość zachowania zapasu kabli wewnątrz obudowy
  • przepusty kablowe z tyłu obudowy
  • miejsce na rejestrator NVR

INFORMACJE DODATKOWE:

  • dla odbiorników wymagających stabilnego zasilania 12 VDC takich jak rejestratory oraz dyski sieciowe NAS zalecamy zastosowanie dodatkowego modułu ASDIC-60-121-OF

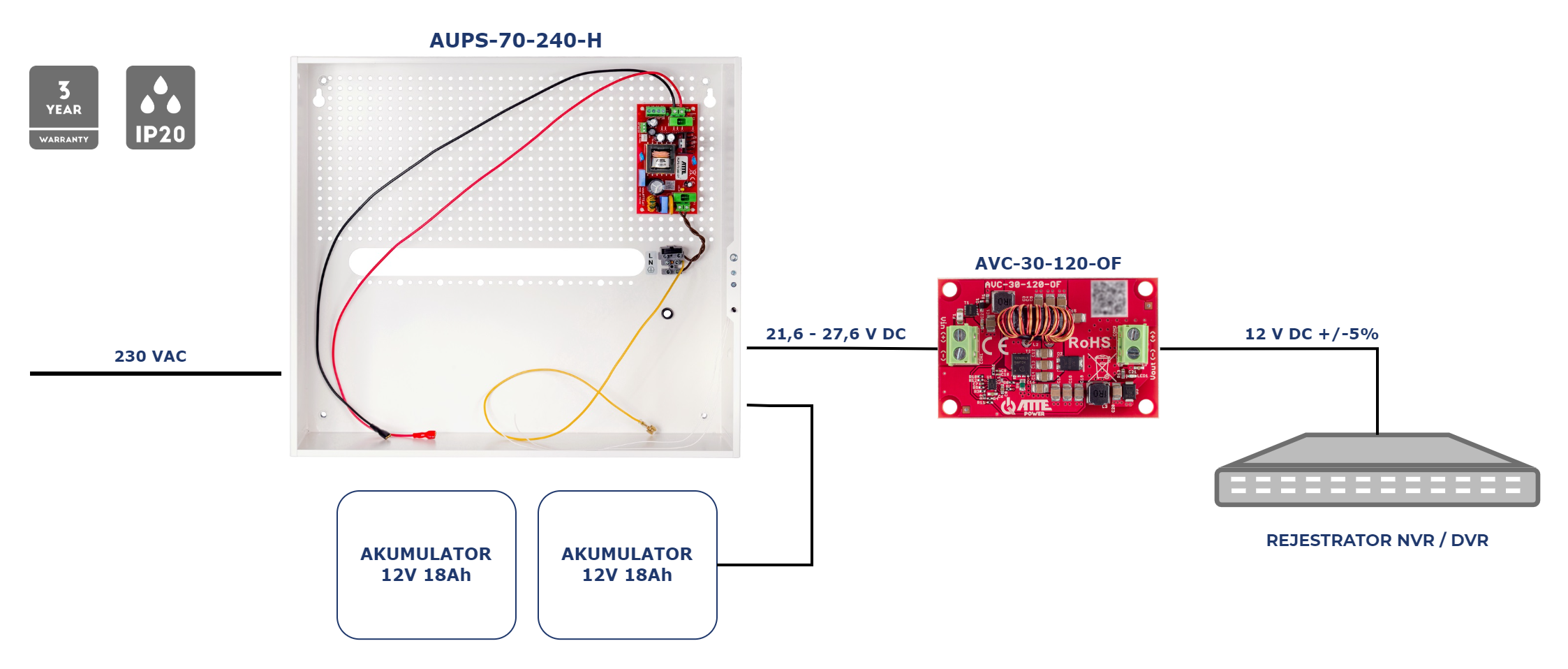

  • zastosowanie dodatkowej przetwornicy podnoszącej lub obniżającej napięcie pozwala na dostosowanie napięcia wyjściowego do wymogów instalacji (np. do 12 / 48 / 55 VDC)
  • zalecamy stosowanie fabrycznie nowych akumulatorów tej samej pojemności, zbliżonej rezystancji wewnętrznej, tej samej marki i typu, z jednej serii produkcyjnej, o podobnym stopniu zużycia (połączenie szeregowe)

Zasilacz buforowy serii AUPS przeznaczony do systemów telewizji przemysłowej CCTV, systemów kontroli dostępu oraz systemów alarmowych. Urządzenie jest wygodnym rozwiązaniem problemu buforowego zasilania odbiorników wymagających bezprzerwowej pracy przy okresowych zanikach napięcia sieciowego. Zastosowanie zasilacza buforowego pozwala w znacznym stopniu wydłużyć czas pracy systemu w porównaniu do aplikacji wykorzystujących klasyczny zasilacz awaryjnym UPS. Układ jest przystosowane do pracy z akumulatorami bezobsługowymi SLA (żelowe oraz AGM).

Obudowy wewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu estetycznej zabudowy urządzeń oraz zakończenia okablowania wewnątrz budynków. Wszystkie obudowy wykonywane są z blachy stalowej, lakierowanej proszkowo na półmatowy, biały kolor. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. Każda obudowa wyposażona jest w zamknięcie na śrubę, zdejmowane drzwiczki oraz tamper otwarcia. Dostępne w ofercie modele posiadają specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.




Cena detaliczna (netto):
529.00 zł
Dane techniczne:
CechaWartość
Akumulator
2 x akumulator żelowy lub AGM 12V / 7...18Ah
Napięcie wyjściowe
20,4 ... 27,6 VDC

Prąd wyjściowy
3 A - ciągły
5 A - maksymalny (podczas ładowania akumulatorów)
Moc zasilacza
72 W - ciągła
120 W - maksymalna (podczas ładowania akumulatorów)
Sprawność
90% @70 W
Napięcie wejściowe
190 ... 260 VAC, 50Hz
Prąd ładowania akumulatora
1 A lub 2 A (wybierane zworą JP1)
Zabezpieczenie wejścia zasilacza
Bezpiecznik topikowy zwłoczny 3,15A
Zabezpieczenie wyjścia zasilacza
Zasilanie sieciowe:
Elektroniczne zabezpieczenie przeciążeniowe na poziomie 6 A (automatyczny powrót po zwarciu)
Praca z akumulatora:
Bezpiecznik topikowy 3,15 A
Zabezpieczenie obwodu akumulatora 1/2
Zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem:

Bezpiecznik topikowy 3,15A
Zabezpieczenie obwodu akumulatora 2/2
Zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem:
Bezpiecznik topikowy 3,15 A
Zabezpieczenie przez głębokim rozładowaniem:
Odłączenie akumulatorów dla napięcia poniżej 20,4 V
Sygnalizacja pracy 2/2
AUPS-70-240-H (obudowa):
LED AC (zielona) - obecność napięcia sieci
LED DC (czerwona) - obecność napięcia wyjściowego
Sygnalizacja pracy 1/2
AUPS-70-240-OF (moduł):
LED1 (żółta) - obecność napięcia sieci
LED2 (zielona) - obecność napięcia wyjściowego
LED3 (czerwona) - ładowanie akumulatora
Wyjścia techniczne
AUPS-70-240-OF (moduł):
OUF – brak napięcia +DC_OUT (NC)
ACF – brak napięcia AC (NC)
Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście)
Uruchomienie przy braku zasilania AC
Samoczynne po podłączeniu akumulatora

Konstrukcja obudowy
Materiał obudowy - blacha stalowa 0,8 mm malowana proszkowo na kolor biały
Zamontowany tamper otwarcia
Systemowe otworowanie 4,8 mm w rastrze 10,8 mm
Dystans do ściany 8 mm
Otwory montażowe 6 mm
Montaż
Montaż naścienny przez otwory montażowe 6 mm
Stopień ochrony
IP20
Temperatura pracy
-25 ... +50°C

Wymiary (S x W x G)
450 x 400 x 140 mm

Waga
4,27 kg
