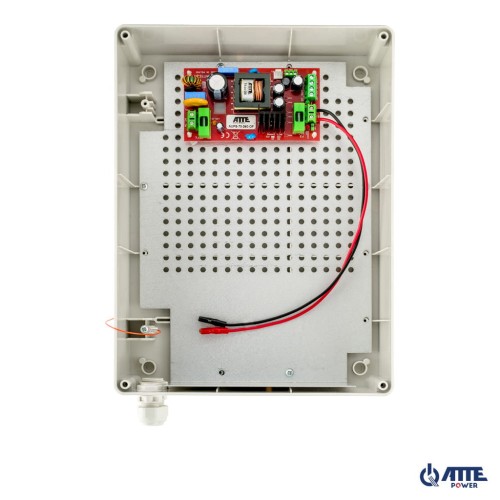

Zasilacz buforowy SMPS 24V, Vin 230VAC, Vout 21,6 ... 27,6VDC, Iout 3A, Ich 1 / 2A, Pout 72W, obudowa zewnętrzna ABOX-XL1 (2x AKU 7Ah)

NAJWAŻNIEJSZE CECHY:

  • długi czas podtrzymania zasilania w porównaniu z klasycznymi systemami wykorzystującymi zasilacze UPS
  • oszczędność energii oraz niskie nagrzewanie wnętrza obudowy dzięki wysokiej sprawności zasilacza (90%)
  • zabezpieczenia przeciwzwarciowe (SCP), przeciążeniowe (OLP), termiczne (OHP) i przepięciowe
  • ochronę akumulatora przed nadmiernym rozładowaniem (UVP), przeciążeniem oraz odwrotnym podłączeniem
  • możliwość uruchomienia bez zasilania sieciowego (z akumulatora)
  • wyjścia techniczne OUF i ACF (kontrola pracy oraz integracja z innymi systemami)
  • łatwy montaż dodatkowych modułów  posiadających otwory  w rastrze 10,8 mm
  • możliwość zachowania zapasu kabli wewnątrz obudowy
  • w komplecie 4 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP56

INFORMACJE DODATKOWE:

  • dla odbiorników wymagających stabilnego zasilania 12 VDC takich jak rejestratory oraz dyski sieciowe NAS zalecamy zastosowanie dodatkowego modułu ASDIC-60-121-OF
  • zastosowanie dodatkowej przetwornicy podnoszącej lub obniżającej napięcie pozwala na dostosowanie napięcia wyjściowego do wymogów instalacji (np. do 12 / 48 / 55 VDC)
  • zalecamy stosowanie fabrycznie nowych akumulatorów tej samej pojemności, zbliżonej rezystancji wewnętrznej, tej samej marki i typu, z jednej serii produkcyjnej, o podobnym stopniu zużycia (połączenie szeregowe)

Zasilacz buforowy serii AUPS przeznaczony do systemów telewizji przemysłowej CCTV, systemów kontroli dostępu oraz systemów alarmowych. Urządzenie jest wygodnym rozwiązaniem problemu buforowego zasilania odbiorników wymagających bezprzerwowej pracy przy okresowych zanikach napięcia sieciowego. Zastosowanie zasilacza buforowego pozwala w znacznym stopniu wydłużyć czas pracy systemu w porównaniu do aplikacji wykorzystujących klasyczny zasilacz awaryjnym UPS. Układ jest przystosowane do pracy z akumulatorami bezobsługowymi SLA (żelowe oraz AGM).

Obudowy zewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i pozostałe, niekorzystne czynniki atmosferyczne. Dostępne w ofercie modele zostały wyposażone w blachę montażową, posiadającą specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części blachy montażowej.


Cena detaliczna (netto):
419.00 zł
Dane techniczne:
CechaWartość
Akumulator
2 x akumulator żelowy lub AGM 12V / 7 Ah

Napięcie wyjściowe
21,6 ... 27,6 VDC
Prąd wyjściowy
3 A - ciągły
5 A - maksymalny (podczas ładowania akumulatorów)
Moc zasilacza
72 W - ciągła
120 W - maksymalna (podczas ładowania akumulatorów)
Sprawność
90% @70 W
Napięcie wejściowe
190 ... 260 VAC, 50Hz
Prąd ładowania akumulatora
1 A lub 2 A (wybierane zworą JP1)
Zabezpieczenie wejścia zasilacza
Bezpiecznik topikowy zwłoczny 3,15A
Zabezpieczenie wyjścia zasilacza
Zasilanie sieciowe:
Elektroniczne zabezpieczenie przeciążeniowe na poziomie 6 A (automatyczny powrót po zwarciu)
Praca z akumulatora:
Bezpiecznik topikowy 3,15 A
Zabezpieczenie obwodu akumulatora
Zabezpieczenie przed odwrotnym podłączeniem akumulatora oraz przeciążeniem:
Bezpiecznik topikowy 3,15 A
Zabezpieczenie przez głębokim rozładowaniem:
Odłączenie akumulatorów dla napięcia poniżej 21,6 V
Sygnalizacja
AUPS-70-240-OF (moduł):
LED1 (żółta) - obecność napięcia sieci
LED2 (zielona) - obecność napięcia wyjściowego
LED3 (czerwona) - ładowanie akumulatora
Wyjścia techniczne
AUPS-70-240-OF:
OUF – brak napięcia +DC_OUT
ACF – brak napięcia AC
Wyjścia typu otwarty kolektor o maksymalnym obciążeniu 50mA (każde wyjście)
Uruchomienie przy braku zasilania AC
Przycisk START
Konstrukcja obudowy
Obudowa ABOX-XL1
Materiał obudowy - tworzywo
Kolor szary (RAL7035)
Zamontowane dławnice 1 x M16, 1 x M20
Montaż
Montaż naścienny z wykorzystaniem uchwytów montażowych (w komplecie)
Stopień ochrony
IP56
Temperatura pracy
-25 ... +50°C
Wymiary (S x W x G)
220 x 300 x120 mm (wewnętrzne)
228 x 308 x129 mm (zewnętrzne)
Waga
1,44 kg
