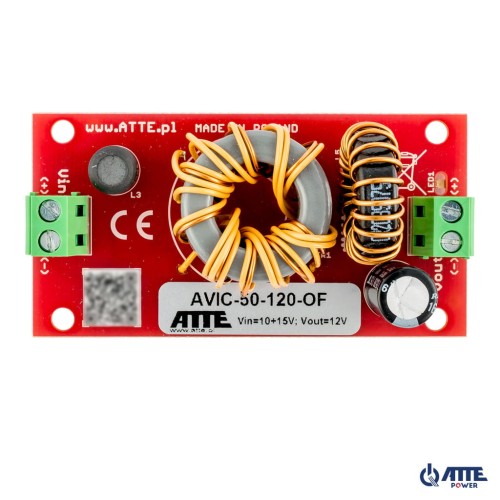

AVIC-50-120-OF Izolowany moduł do zasilania rejestratora 12V
0
Opis
Moduł typu AVIC-50-120-OF jest wysokosprawną izolowaną przetwornicą DC/DC przeznaczoną do zasilania rejestratorów, dysków sieciowych oraz innych urządzeń wymagających stabilnego zasilania 12VDC pracujących z zasilaczem buforowym, którego napięcie wyjściowe zmienia się w zakresie od 10V...14V w zależności od trybu pracy (akumulator/sieć).
Układ wyposażony jest w szereg zabezpieczeń funkcjonalnych zapewniających niezawodną pracę urządzenia min.:
- zabezpieczenie przeciwzwarciowe wyjścia 12V
- zabezpieczenie przed przeciążeniem przetwornicy
- zabezpieczenie przed odwrotną polaryzacją napięcia zasilającego
- zabezpieczenie przeciwprzepięciowe wyjścia 12V
Przykłady zastosowań

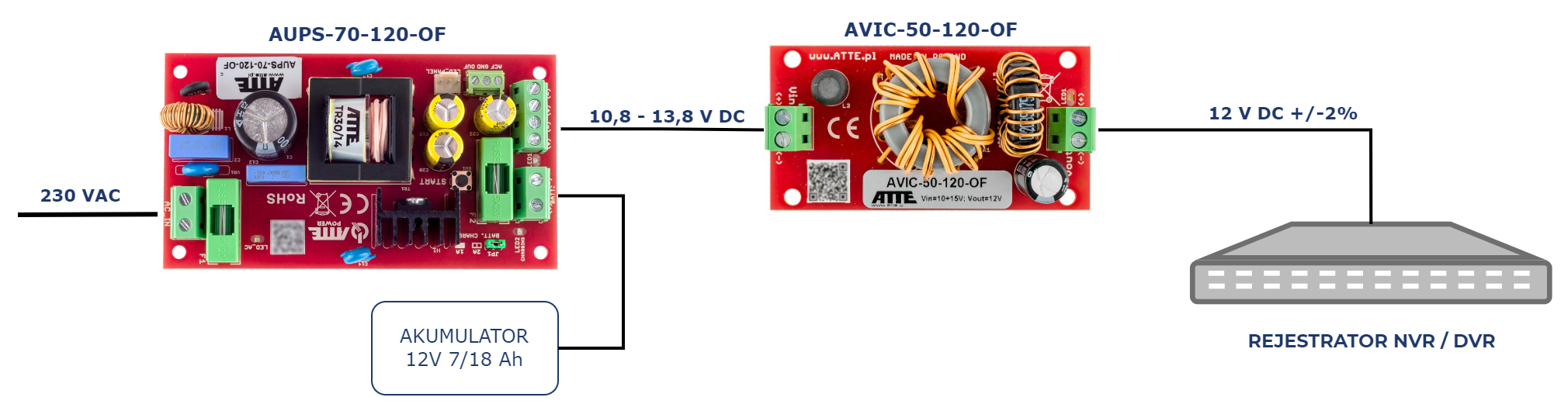

Przykładowe zastosowanie urządzenia AVIC-50-120-OF do zasilania Rejestratora NVR/DVR

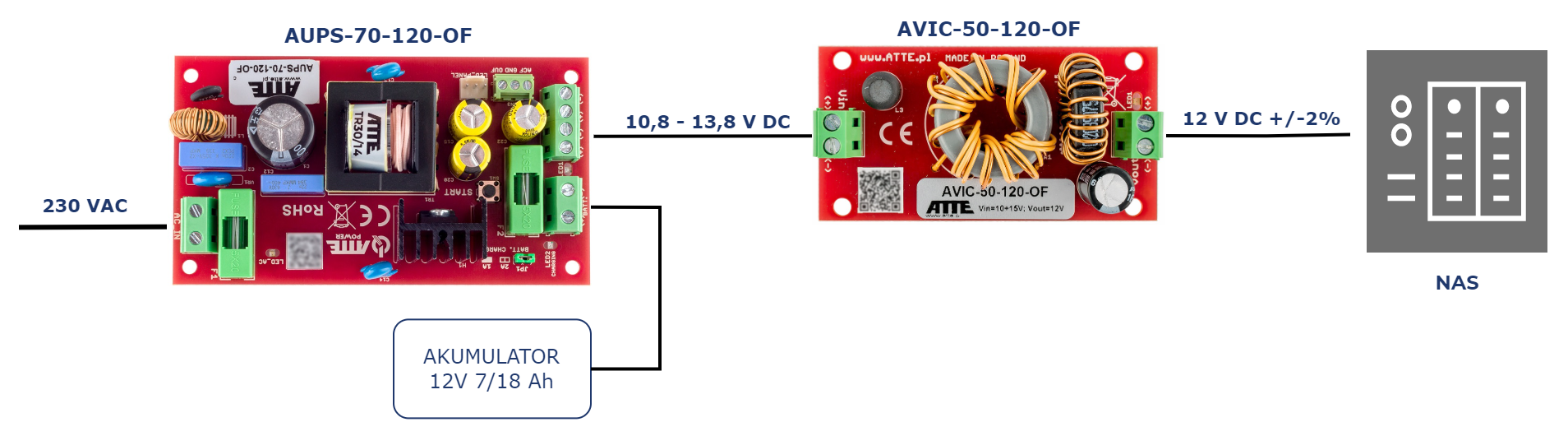

Przykładowe zastosowanie urządzenia AVIC-50-120-OF do zasilania dysku sieciowego NAS
Pliki do pobrania:
Dane techniczne
| Napięcie zasilania: | 10 ... 15 VDC |
| Napięcie wyjściowe: | 12 VDC +/-2% |
| Prąd wyjściowy: | 4 A |
| Moc wyjściowa: | 50 W |
| Izolacja: | 2 kV |
| Prąd jałowy przetwornicy: | 14 mA |
| Zabezpieczenia: | Zabezpieczenie przed zwarciem wyjścia na poziomie 6A |
| Zakres temperatur pracy: | -25°C ... +50°C |
| Wymiary (S x W x G): | 39 x 76 x 35 mm |
| Konstrukcja obudowy: | Moduł do zabudowy |
| Montaż: | Zatrzaskowe kołki dystansowe, otwory montażowe w rastrze 10,8mm |
| Kod EAN: | 5902143690207 |
| Kod PKWiU: | 26.20.40.0 |
| Kod HS: | 8473 30 |
| Kod CN2020: | 8473 30 20 |
