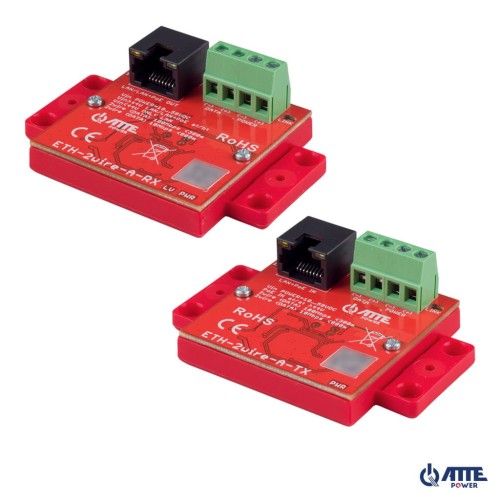

ETH-2wire-A-SET Zestaw do transmisji LAN 10/100Mbps + PoE po 2 żyłach

Producent: ATTE
Kod produktu: ETH-2wire-A-SET
Cena: 576,87 zł 576.87
Cena netto: 469,00 zł
Dostępność: Duża ilość
Wysyłka w: 24 godziny
ilość szt.

Opis

ETH-2wire-A-SET to zestaw aktywnych konwerterów do transmisji danych sieci Ethernet oraz zasilania PoE z wykorzystaniem 2 przewodów np. jednej pary skrętki UTP. Zestaw umożliwia montaż kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna.



Podstawowe zastosowania:

  • instalacja kamer IP PoE w miejscu istniejących kamer analogowych
  • do transmisji LAN + PoE za pomocą przewodu UTP, w którym część żył została uszkodzona mechanicznie
  • wymiana domofonu na wideodomofon IP
  • wykorzystanie istniejącego przewodu telefonicznego do przesyłu danych Ethernet
  • instalacja telefonów VOIP na istniejącym okablowaniu telefonicznym

Nadajnik ETH-2wire-A-TX zasilany jest z dowolnego switcha PoE (port RJ45), a następnie z wykorzystaniem 2 przewodów, umożliwia dwukierunkową komunikację sieciową oraz zasilanie odbiornika ETH-2wire-A-RX wraz z kamerą IP PoE. Port wyjściowy LAN pracuje w standardzie 802.3af/at/bt.

Przy zastosowaniu pojedynczej pary przewodu UTP możemy uzyskać zasięg transmisji:

  • do 800m dla przepustowości 10Mbps
  • do 300m dla przepustowości 100Mbps

Przepustowość toru 2wire jest ustawiana automatycznie w zależności od stabilności połączenia. Przepustowość obniżona do 10Mbps jest sygnalizowana załączaniem dodatkowej diody LED 10M przy złączu sieciowym. Pozwala na szybką diagnostykę stanu połączenia.

W przypadku przewodów innych niż skrętka UTP maksymalny zasięg oraz przepustowość mogą się różnić od podanych. Czynniki, takie jak jakość przewodu, liczba złącz na torze kablowym, uszkodzenia izolacji oraz warunki środowiskowe występujące w miejscu instalacji mogą mieć wpływ na rzeczywistą odległość transmisji i należy je wziąć pod uwagę przy projektowaniu.

Transmisja, przepustowość oraz kontrola napięcia jest sygnalizowana poprzez diody LED:

  • PWR - Urządzenie jest zasilane
  • LED LINK - Sygnalizacja transmisji pomiędzy modułami
  • LED 10M - Dostępna przepustowość to 10Mbps
  • LED LV - Low voltage, niskie napięcie (<44V) na urządzeniu

LED LV zatrzaskuje się i sygnalizuje spadek napięcia na odbiorniku ETH-2wire-A-RX poniżej 44V DC. Można ją zresetować poprzez wyłączenie urządzenia i ponowne podania zasilania.

Jej zapalenie sygnalizuje konieczność zweryfikowania poprawności zasilania zestawu. Spadek napięcia poniżej 44V DC może stanowić przyczynę niestabilnej pracy lub uniemożliwi uruchomienie po restarcie odbiorników PoE podłączonych do ETH-2wire-A-RX.

Moduły ETH-2wire-A-SET posiadają możliwość zasilania z zewnętrznych zasilaczy poprzez dodatkowe złącza śrubowe POWER. Dla poprawnego zasilania odbiorników PoE napięcie musi być wyższe niż 44V.

Najważniejsze cechy i funkcję:

  • możliwość transmisji Ethernet za pomocą 2 dowolnych żył przewodu
  • transmisja na poziomie 100Mbps do 300m oraz 10Mbps do 800m po żyłach przewodu UTP
  • możliwość zasilania ze switcha PoE w standardzie 802.3af, 802.3at lub PoE Passive (port PoE IN)
  • czytelna sygnalizacja stanu pracy, przepustowości oraz transmisji
  • niewielki rozmiar urządzenia umożliwiający montaż w niewielkich przestrzeniach np.: w podstawie kamery
  • niski pobór mocy urządzenia (< 1,35W)
  • łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
  • szeroki zakres temperatur pracy

Urządzenie posiada stopień ochrony IP20, aby zapewnić ochronę przed wpływem czynników atmosferycznych oraz kondensacją wilgoci, wymagane jest zastosowanie odpowiedniej obudowy (minimum IP44).

Jeśli urządzenie będzie zastosowane w niewielkiej przestrzeni jest możliwe nacięcie i wyłamanie uchwytów montażowych podstawki w celu zmniejszenia wymiarów modułu.

ETH-2wire-A-SET jest wyposażony w uniwersalną podstawkę montażową, która umożliwia montaż na kilka sposobów:

  • z użyciem kołków montażowych na rastrze 10.8mm, jaki jest we wszystkich obudowach ABOX
  • z użyciem kołków montażowych do adapterów RACK 19” oraz RACK 10”
  • poprzez przykręcenie przez dodatkowe otwory do dowolnej płaskiej powierzchni
  • stosując dodatkowy adapter ADD-TH35 można zamontować moduł na szynie TH35 (DIN)



Uwagi instalacyjne



  • podane wartości przepustowości oraz odległości zostały podane dla pojedynczej pary żył przewodu UTP, w rzeczywistości mogą się one różnić zależnie od zastosowanego przewodu na torze 2wire.
  • przepustowość toru 2wire jest ustawiana automatycznie w zależności od stabilności połączenia.
  • moduły łączymy parą przewodów przy pomocy złączy DATA, która przesyła zarówno dane, jak i zasilanie. Złącze POWER powinno być wykorzystywane jedynie do zasilania z zasilacza zewnętrznego.



Przykłady zastosowań

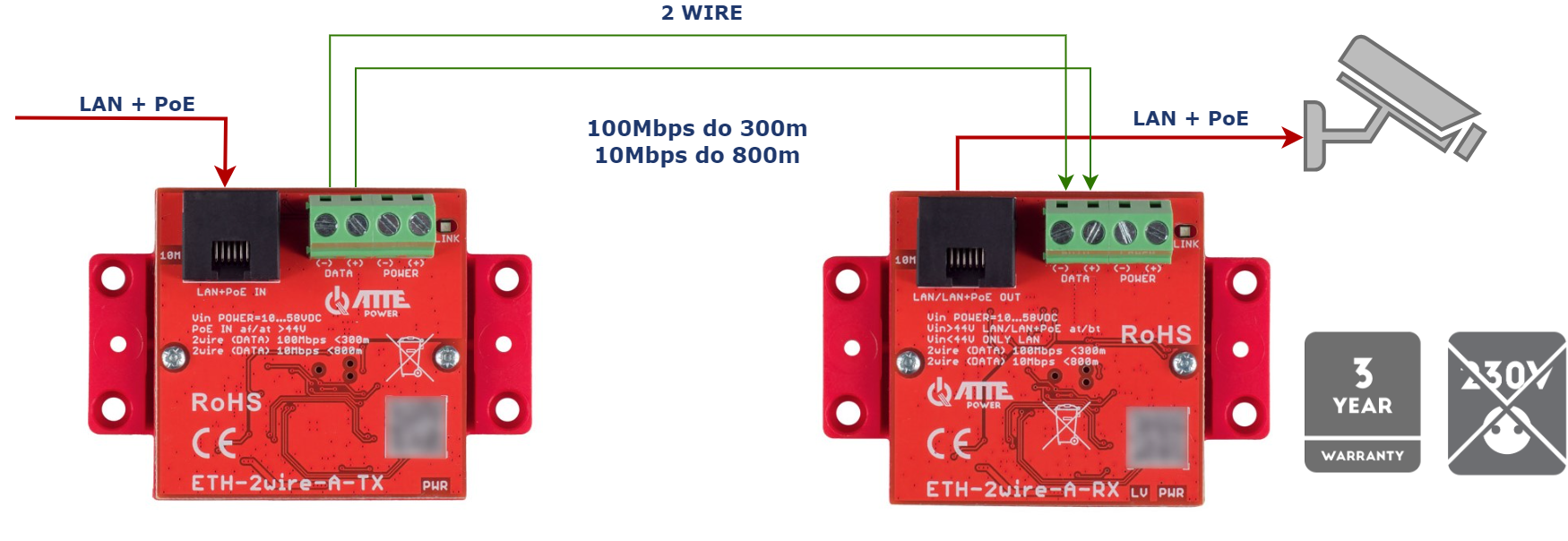

Podstawowe zastosowanie ETH-2wire-A-SET do transmisji Ethernet na dwóch przewodach.

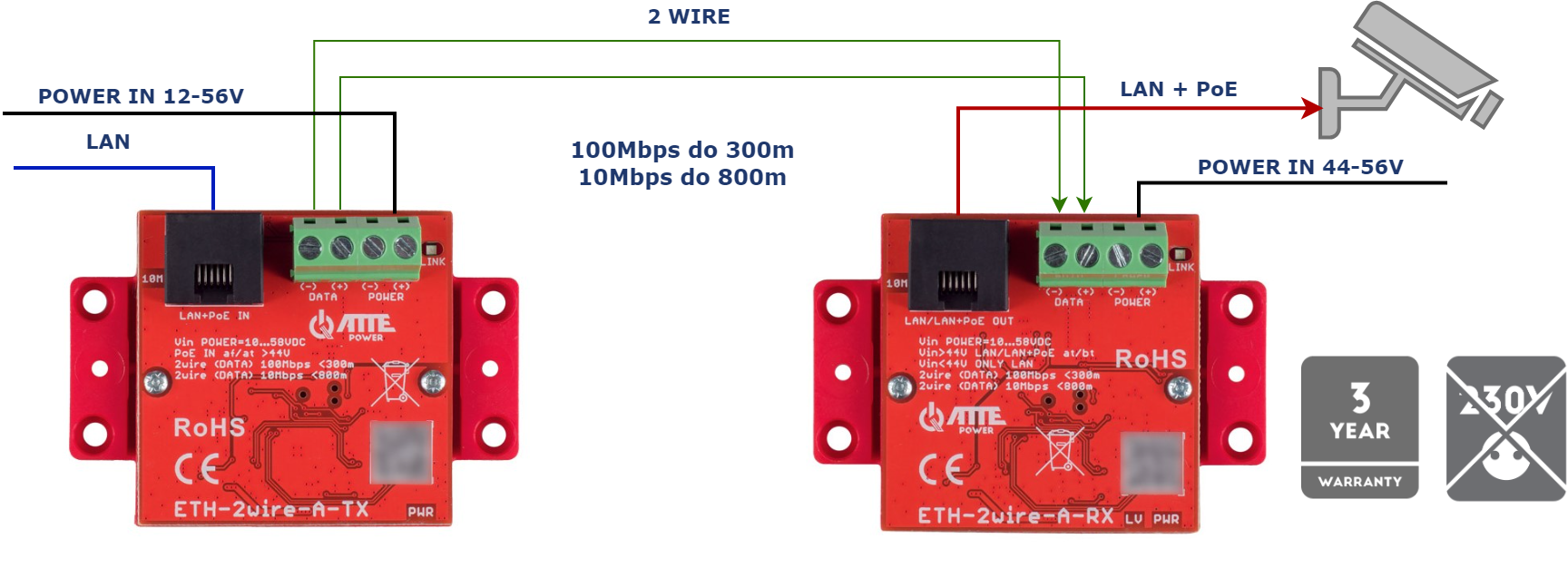

Przykład zastosowania ETH-2wire-A-SET do zasilania kamery IP PoE zasilając moduły z zasilacza zewnętrznego.

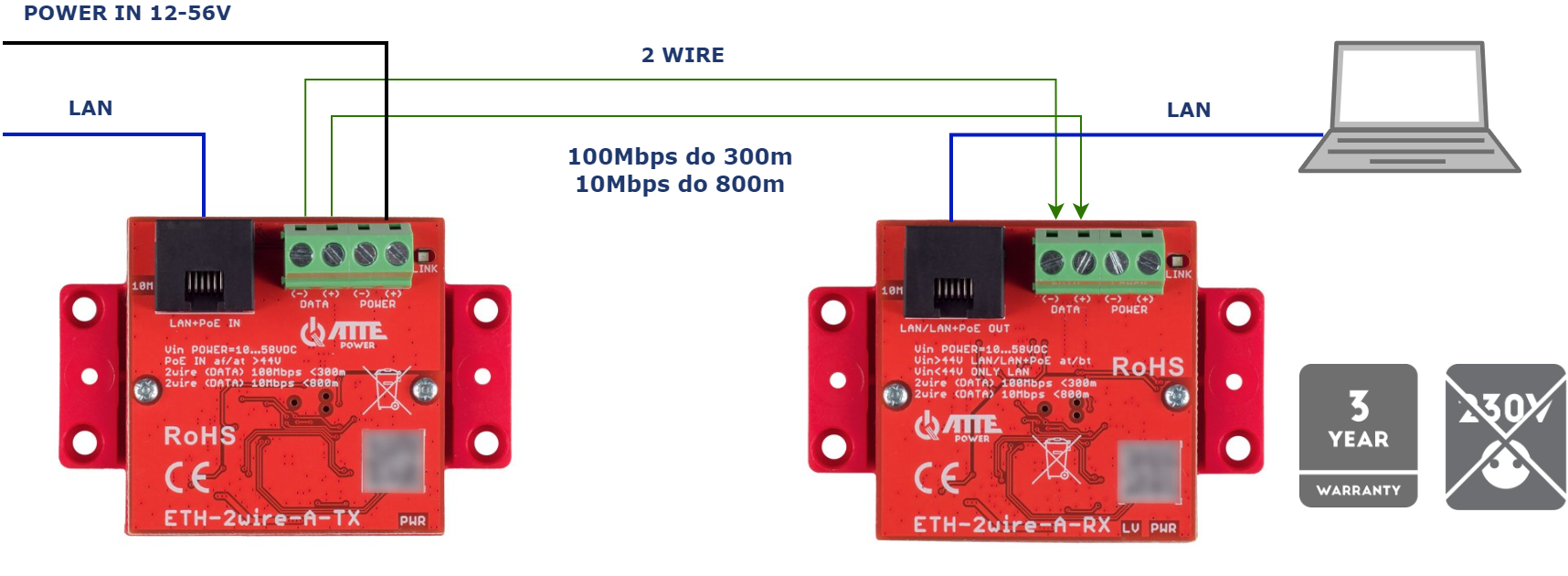

Przykład zastosowania ETH-2wire-A-SET do transmisji Ethernet po dwóch przewodach zasilając urządzenia z zasilacza zewnętrznego.

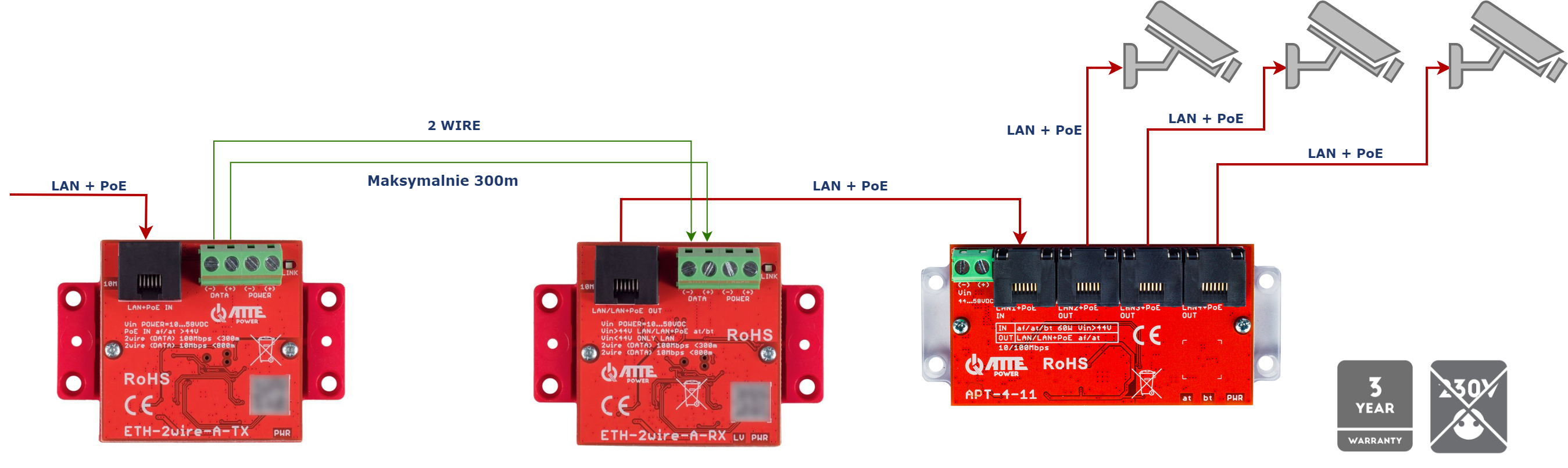

Przykład zastosowania ETH-2wire-A-SET do zasilenia 3 kamer IP PoE po dwóch przewodach w połączeniu z switchem APT-4-11.

Dane techniczne

Całkowita ilość portów: 2 Porty PoE, 2 Listwy śrubowe
Port PoE IN: LAN + PoE IN 802.3af/at
Porty PoE OUT: LAN + PoE OUT 802.3af/at/bt60
Porty LAN 10/100Mbps: LAN + PoE IN, LAN + PoE OUT
Napięcie wejściowe: Vin PoE - 24 ... 56 V, Vin Power - 12 ... 56 V
Napięcie wyjściowe PoE: Vout = Vin (44 ... 56 VDC)
Pobór mocy: 1,35 W (cały tor)
Kontrola zasilania na wyjściu: Autonegocjacja
Zabezpieczenia przepięciowe: LAN i DATA
Zabezpieczenia przeciążeniowe: ETH-2wire-A-TX - Zabezpieczenie przeciążeniowe na poziomie 0,6 A
Długość kabla toru 2WIRE: < 800m - 2 pojedyncze skręcane przewody np. 1 para skrętki UTP
Sygnalizacja toru 2wire: LED LINK (zielony) - link i transmisja danych w torze 2wire
Sygnalizacja zasilania: LED PWR – obecność zasilania
Sygnalizacja PoE: LED port RJ45 (żółty) - obecność zasilania PoE
Sygnalizacja transmisji: LED port RJ45 (zielony) - link i transmisja danych w torze LAN
Sygnalizacja przepustowości LAN: LED 10Mb – transmisja LAN w torze 2WIRE z prędkością 10Mbps
Sygnalizacja niskiego napięcia: LED LV Dioda sygnalizacyjna LowVoltage (<44V)
Zakres temperatur pracy: -25°C ... +65°C
Wymiary (S x W x G): 51 x 51(73) x 21 mm
Waga: 0,056 kg
Stopień ochrony: IP20
Konstrukcja obudowy: Uniwersalna podstawa montażowa
Kod EAN: 5902143691617
Kod PKWiU: 26.30.23.0
Kod HS: 8517 62
Kod CN2020: 8517 62 00

Produkty powiązane

FAQ - Często zadawane pytania (2)

Czym różni się zestaw ETH-2wire-A-SET od zestawu ETH10-2wire-SET? {{ODPOWIEDŹ}} Główna różnica między ETH-2wire-A-SET, a ETH10-2wire-SET to możliwość pracy z prędkością 100Mbps lub 10Mbps. Przepustowość toru 2wire jest ustawiana automatycznie w zależności od stabilności połączenia. Ponadto nie ma też konieczności konfiguracji zworkami sposobu zasilania na wyjściu PoE. Port wyjściowy LAN pracuje w standardzie 802.3af/at/bt.

Jakie są różnice między ETH-2wire-A-SET a ETH-2wire-A-SET2? {{ODPOWIEDŹ}} Zestawy ETH-2wire-A-SET i ETH-2wire-A-SET2 różnią się wyłącznie kształtem odbiornika RX. W wersji ETH-2wire-A-SET2 odbiornik RX2 posiada okrągły kształt, umożliwiający łatwiejszy montaż w puszkach podtynkowych, natomiast ETH-2wire-A-RX ma więcej możliwości montażowych.
