Zestaw do transmisji LAN + PoE po 2 przewodach 100Mbps do 300m

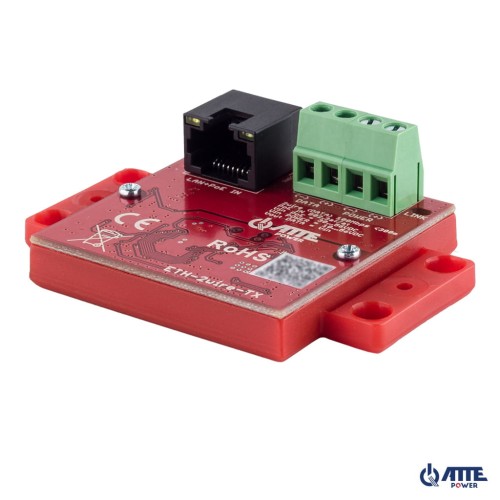

ETH-2wire-SET to zestaw aktywnych konwerterów do transmisji danych z sieci Ethernet oraz zasilania PoE z wykorzystaniem 2 przewodów np. jednej pary skrętki UTP.

Urządzenia umożliwiają montaż kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna. Moduł ETH-2wire-TX zasilany jest z dowolnego switcha PoE (port RJ45) a następnie za pośrednictwem 2 przewodów, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu ETH-2wire-RX. Maksymalna długość przewodów w torze 2wire to 300m. Kamerę bądź inny odbiornik PoE można dołączyć do portu RJ45 modułu ETH-2wire-RX na końcu linii. Urządzenia można opcjonalnie zasilać ze złącz śrubowych POWER.

Obudowa z poliwęglanu to przemyślane rozwiązanie zapewniające izolację oraz możliwie jak najmniejsze gabaryty urządzenia. Niewielki rozmiar daje szerokie możliwości doboru miejsca montażu.



W zależności od wybranego trybu pracy konwerterów, zasilanie ich oraz urządzeń do nich podpiętych może być realizowane na kilka sposobów. Zasilanie PoE lub z zewnętrznego zasilacza. Zarówno od strony nadajnika ETH-2wire-TX jak i odbiornika ETH-2wire-RX. Konfiguracja zaawansowana dla różnych trybów pracy, realizowana za pomocą zworek, opisana jest szczegółowo w instrukcji urządzenia.



Cena detaliczna (netto):
419.00 zł
Dane techniczne:
CechaWartość
Porty LAN
1 port RJ45 100Mbps
Złącza

RJ-45

Listwa śrubowa - przewody 0.32-3.3 mm2 (22-12 AWG)

Funkcje portów ETH-2wire-TX
PoE IN (zasilanie toru z linii PoE): PASSIVE (do 30W), 802.3at (do 30W), 802.3af (do 15
PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-)
Funkcje portów ETH-2wire-RX
PoE OUT (zasilanie odbiorników PoE): PASSIVE
PINY PoE: 4,5 (V+) 7,8 (V-)
Funkcje portów ETH-2wire
POWER (zasilanie): alternatywne zasilanie toru gdy brak PoE
DATA (linia 2wire): transmisja danych oraz zasilania po 2 przewodach
Sygnalizacja pracy
LED port RJ45 (żółty) - obecność zasilania
LED port RJ45 (zielony) - link i transmisja danych w torze LAN
LED LINK (zielony) - link i transmisja danych w torze 2Wire
Napięcie zasilania
ETH-2wire-TX
Vin PoE = 44 ... 56 VDC
Vin POWER = 24 ... 56 VDC

ETH-2wire-RX
Vin = 24 ... 56 VDC
Napięcie wyjściowe
Vout = Vin
Kontrola zasilania

ETH-2WIRE-RX

zworki  - zgodnie z tabelą konfiguracji umieszczonej na etykiecie oraz w instrukcji

Pobór mocy
1,35 W (cały tor)
Długość kabla 2WIRE
Maksymalna odległość ETH-2wire-TX do ETH-2wire-RX (złącza DATA):
< 300m - 2 pojedyncze skręcane przwody np. 1 para skrętki UTP
< 100m - 2 pojedyncze nieskręcane przewody np. OMY 2x0,75mm
Długość kabla sieciowego
< 100m - odległość SWITCH PoE do ETH-2WIRE-TX
< 100m - odległość ETH-2WIRE-RX do odbiornika PoE
Zabezpieczenia
LAN i DATA
Zabezpieczenie przepięciowe

POWER
Zabezpieczenie przed odwrotną polaryzacją

Port PoE IN
Zabezpieczenie przeciążeniowe na poziomie 0,6A
Konstrukcja obudowy
Poliwęglan
Stopień ochrony

IP20


Temperatura pracy
-25°C...+65°C
Wymiary
ETH-2WIRE-TX - 51 x 51 x 22mm
ETH-2WIRE-RX - 51 x 51 x 22mm

Waga
ETH-2WIRE-TX 0,025 kg
ETH-2WIRE-RX  0,025 kg
Przykłady zastosowań:

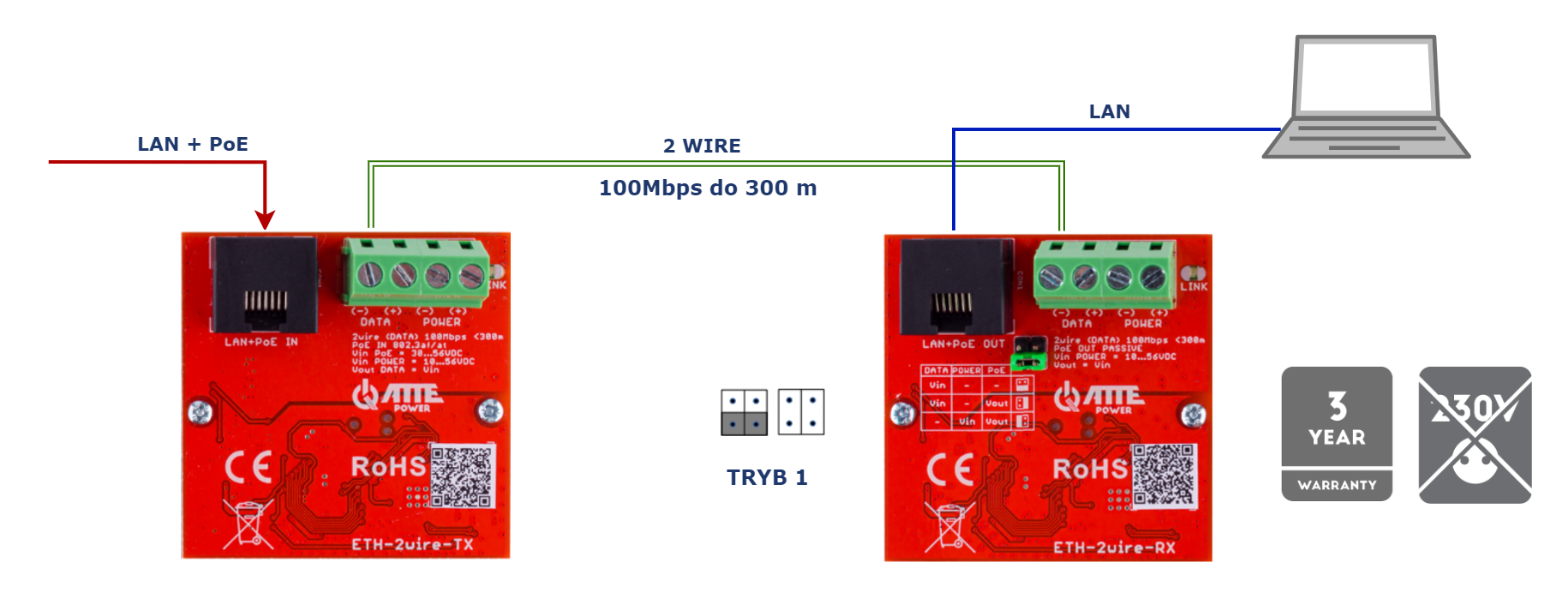

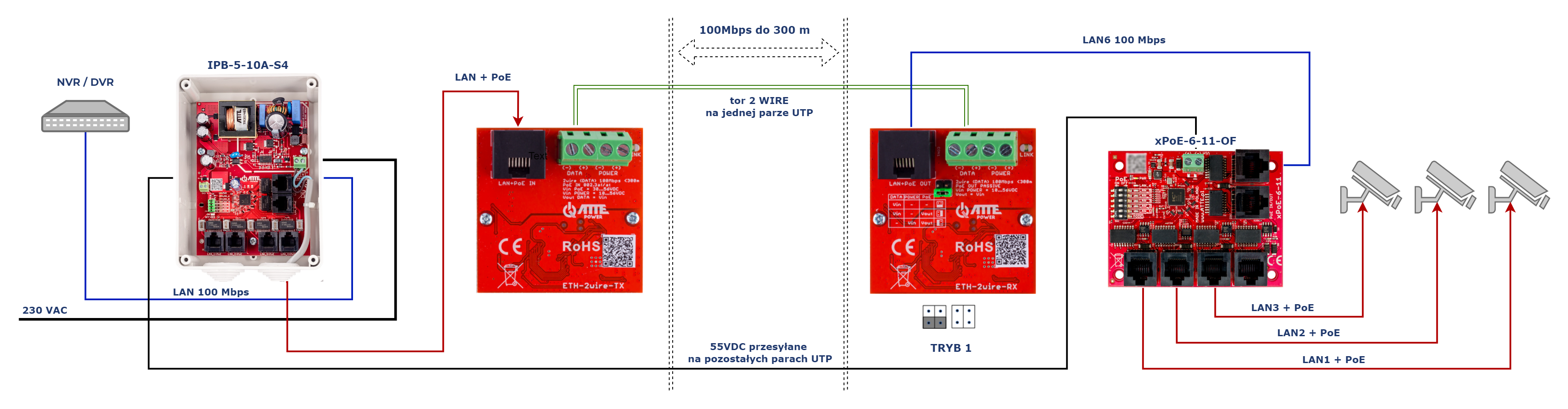

TRYB 1
Przykładowa konfiguracja zestawu w Trybie 1 - odbiornik bez zasilania PoE

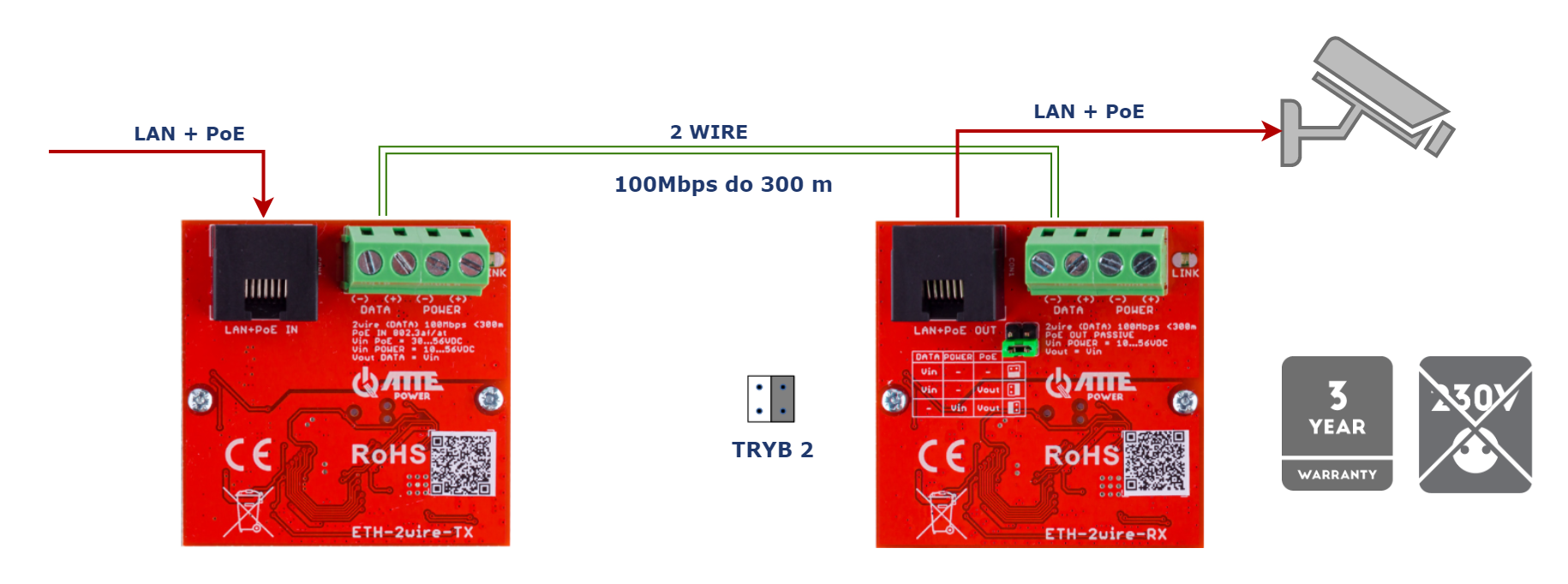

TRYB 2
Kamera zasilana jest z PoE za pośrednictwem toru 2WIRE. W takiej konfiguracji należy zwrócić uwagę na spadki napięcia w torze 2WIRE. Budżet PoE dostarczony do kamery jest zależny od średnicy żył oraz długości zastosowanego przewodu.
TRYB 2
Kamera zasilana jest z PoE za pośrednictwem toru 2WIRE. W takiej konfiguracji należy zwrócić uwagę na spadki napięcia w torze 2WIRE. Budżet PoE dostarczony do kamery jest zależny od średnicy żył zastosowanego przewodu. Nadajnik i odbiornik ETH-2WIRE będą działy poprawnie w zakresie napięcia 24-56V jednak kamera podpięta do odbiornika wymaga zwykle zasilania PoE na poziomie 44-56V. Należy uwzględnić te czynniki przy doborze napięcia zasilania nadajnika ETH10-2WIRE-TX rekomendujemy użycie zasilacza APS-90-550-OF lub przetwornicy ASUC-100-550-OF w przypadku układów z podtrzymaniem zasilania.

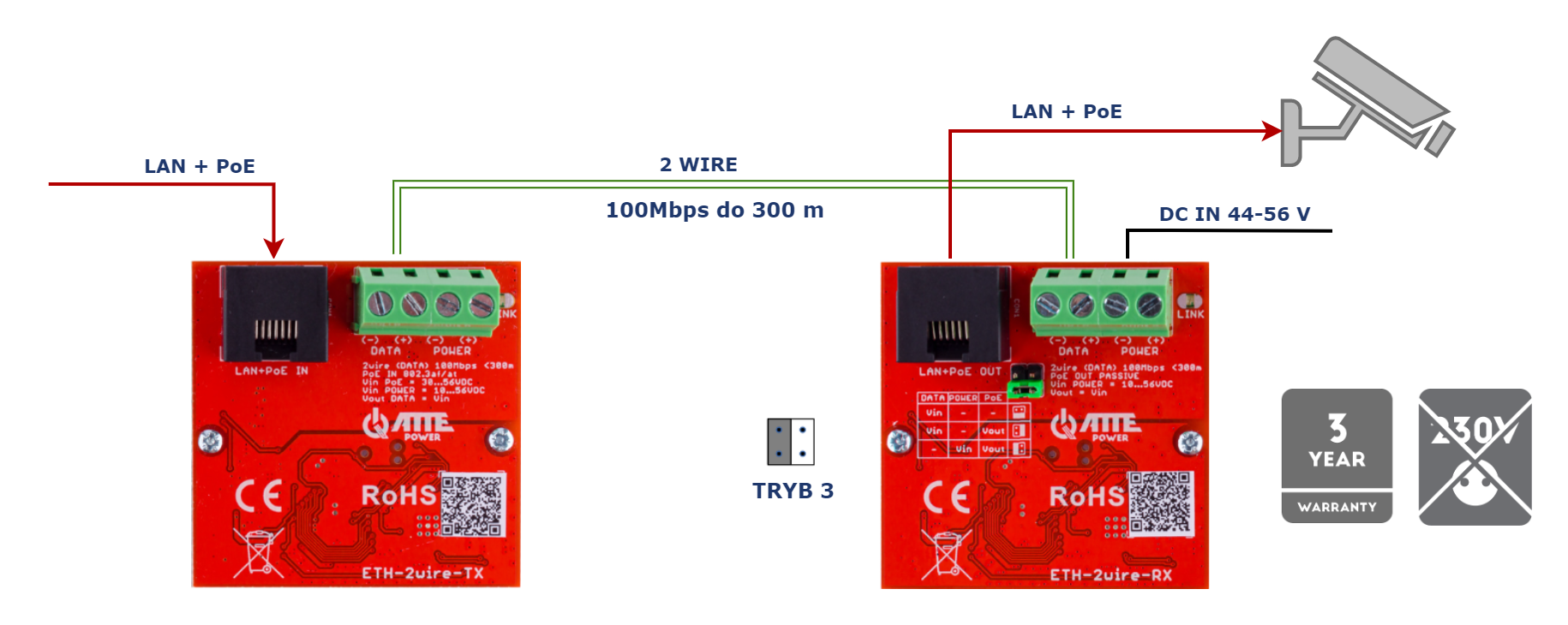

TRYB 3
Kamera zasilana jest z PoE bezpośrednio z odbiornika ETH-2WIRE-RX Odbiornik ETH-2WIRE-RX będzie działał poprawnie w zakresie napięcia DC IN 24-56V jednak kamera podpięta do odbiornika wymaga zwykle zasilania PoE na poziomie 44-56V. Należy uwzględnić te czynniki przy doborze napięcia zasilania odbiornika ETH-2WIRE-RX. Nadajnik ETH-2WIRE-TX może w tej konfiguracji pracować z dowolnym standardem PoE
TRYB 3
Kamera zasilana jest z PoE bezpośrednio z odbiornika ETH-2WIRE-RX Odbiornik ETH-2WIRE-RX będzie działał poprawnie w zakresie napięcia 24-56V jednak kamera podpięta do odbiornika wymaga zwykle zasilania PoE na poziomie 44-56V. Należy uwzględnić te czynniki przy doborze napięcia zasilania odbiornika ETH-2WIRE-RX Nadajnik ETH10-2WIRE-TX może w tej konfiguracji pracować z zasilaniem DC IN 24-56V podanym na złącze POWER
