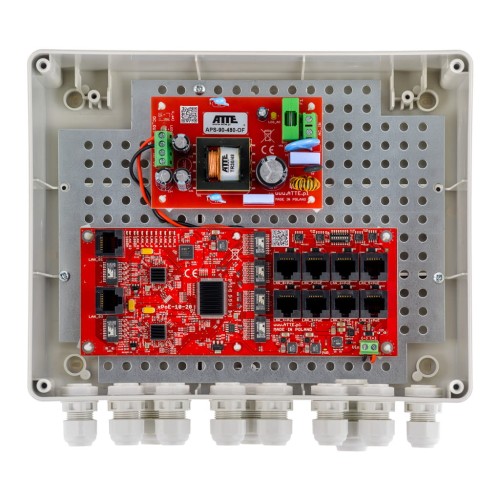

Zestaw do 8 kamer IP, w obudowie zewnętrznej ABOX-L2, zasilacz 96W, switch PoE 10 portowy (8xPoE 10/100Mbps + 2xGigabit Uplink), bezpieczniki elektroniczne, typu IP-8-20-L2

Najważniejsze cechy i funkcje:
  • obsługa kamer 4K Ultra HD
  • możliwość zasilania 8 odbiorników PoE 802.3at/af lub PASSIVE
  • bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
  • możliwość wyłączenia zasilania na portach PoE
  • wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
  • do 40W mocy na portach PoE (LAN_1 do LAN_8)
  • łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
  • wysoka sprawność modułu zasilacza (>90%)
  • łatwy i szybki serwis instalacji dzięki modułowej budowie
  • łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
  • montaż modułów w dowolnej, otworowanej części blachy montażowej (system rastrowy)
  • pokrywa i obudowa połączone żyłką w celu ułatwienia serwisu
  • możliwość zachowania zapasu kabli wewnątrz obudowy
  • wejście kablami przez zamontowane w obudowie dławnice: 10xM16 oraz 1xM20
  • w komplecie 4 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP56
  • opcjonalny adapter ADD-PMAL umożliwa łatwy montaż obydowy na słupach lub latarniach (sprzedawany oddzielnie)

W skład zestawu wchodzą:

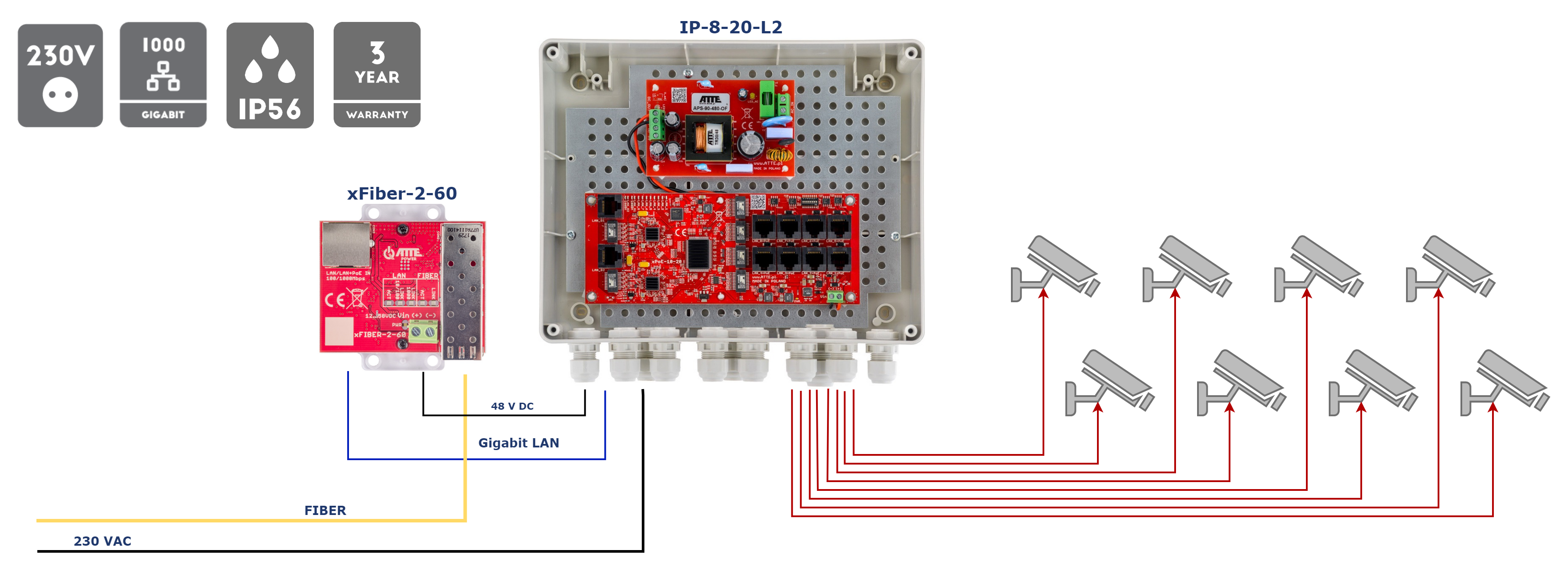

IP-8-20-L2 to gotowy zestaw, dedykowany do zasilania systemu telewizji przemysłowej IP składającego się z 8 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii. Urządzenie znajduje zastosowanie w systemach wymagających zwiększonej przepustowości sieci takich jak monitoring CCTV 4K Ultra HD.

Zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.

Obudowy zewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i pozostałe, niekorzystne czynniki atmosferyczne. Dostępne w ofercie modele zostały wyposażone w blachę montażową, posiadającą specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części blachy montażowej.

Cena detaliczna (netto):
829.00 zł
Dane techniczne:
CechaWartość
Porty LAN
10 portów RJ45
(8xLAN+PoE 10/100Mbps, 2x Gigabit UpLink)
Obsługiwane odbiorniki PoE (standard / moc max)
802.3af - do 15,4W LAN_1...LAN_8 (Vin > 48VDC)
802.3at - do 30W LAN_1...LAN_8 (Vin > 48VDC)
PoE PASSIVE - do 40W LAN_1...LAN_8
Wyjścia PoE (standard / tryb zasilania)
LAN_1...LAN_8
PoE PASSIVE, mode B (4,5+) (7,8-)
Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem)
LAN_1...LAN_8
0,75A / elektroniczny (auto-powrót)
Mikroprzełączniki SW1 (DIP switch)
przełączniki 1...8 "PoE ON/OFF"
- zasilanie PoE na portach LAN_1...LAN_8
Zasilacz sieciowy (rodzaj / typ)
impulsowy SMPS / APS-90-480-OF
Zabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem)
9A, elektroniczne (po zwarciu może być wymagany restart zasilacza)
Zabezpieczenie termiczne zasilacza
TSD (thermal shutdown) 130°C, wymaga restartu
Zakres napięcia wejściowego zasilacza / zabezpieczenie wejścia
180...240VAC / T3,15A bezpiecznik topikowy F1
Moc wyjściowa zasilacza (ciągła)
96W
Sprawność zasilacza
92% @90W
Napięcie wyjściowe zasilacza (zasilania kamer PoE)
48V +/-2%
Montaż obudowy
naścienny, uchwyty montażowe
Montaż urządzeń wewnątrz obudowy
systemowe otworowanie 4,8mm w rastrze 10,8mm
Zakres temperatur pracy
-25°C...+40°C
Obudowa (typ / materiał / kolor / zabezpieczenie / przepusty kablowe)
ABOX-L2 / tworzywo / RAL7035 szary / dławnice 10xM16 oraz 1xM20
Wymiary / masa netto / stopień ochrony
240x190x90mm / 1kg / IP56
