IP-8-20-R5U0_1

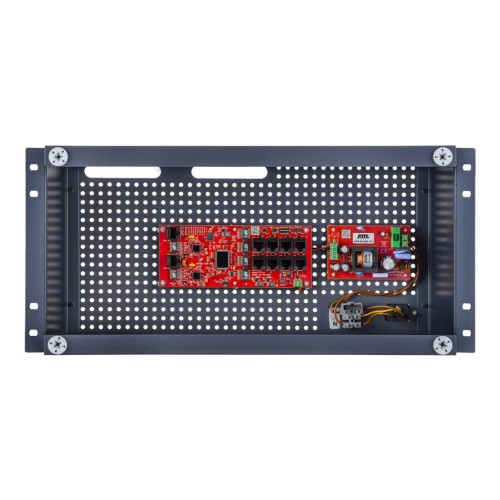

Zestaw do 8 kamer IP, w obudowie ABOX-R5U0, zasilacz 96W, switch PoE 10 portowy (8xPoE 10/100Mbps + 2xGigabit Uplink), bezpieczniki elektroniczne, typu IP-8-20-R5U0

Najważniejsze cechy i funkcje:
  • obsługa kamer 4K Ultra HD
  • możliwość zasilania 8 odbiorników PoE 802.3at/af lub PASSIVE
  • bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
  • możliwość wyłączenia zasilania na portach PoE
  • wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
  • szeroki zakres napięcia wejściowego (10...56VDC)
  • napięcie wyjściowe = napięcie wejściowe
  • do 40W mocy na portach PoE (LAN_1 do LAN_8)
  • łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
  • wysoka sprawność modułu zasilacza (>90%)
  • łatwy i szybki serwis instalacji dzięki modułowej budowie
  • łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
  • montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)
  • główne przepusty kablowe z tyłu obudowy
  • dodatkowe przepust kablowy stanowi odstęp pomiędzy korpusem a pokrywą obudowy
  • wygodny, beznarzędziowy montaż i demontaż pokrywy maskującej (na wcisk)
  • grafitowy kolor dobrany w taki sposób, aby obudowa pasowała jednocześnie do ciemnych jak i jasnych szaf
  • obudowa wyposażona w złącze i kostkę elektryczną z bezpiecznikiem
  • możliwość zachowania zapasu kabli wewnątrz obudowy

W skład zestawu wchodzą:

Uwagi:

  • pokrywa obudowy - aby ściągnąć pociągnij pokrywę do siebie (PULL)
  • pokrywa obudowy - aby zamontować "wciśnij" pokrywę naprowadzając czarne uchwyty do białych gniazd montażowych (PUSH)

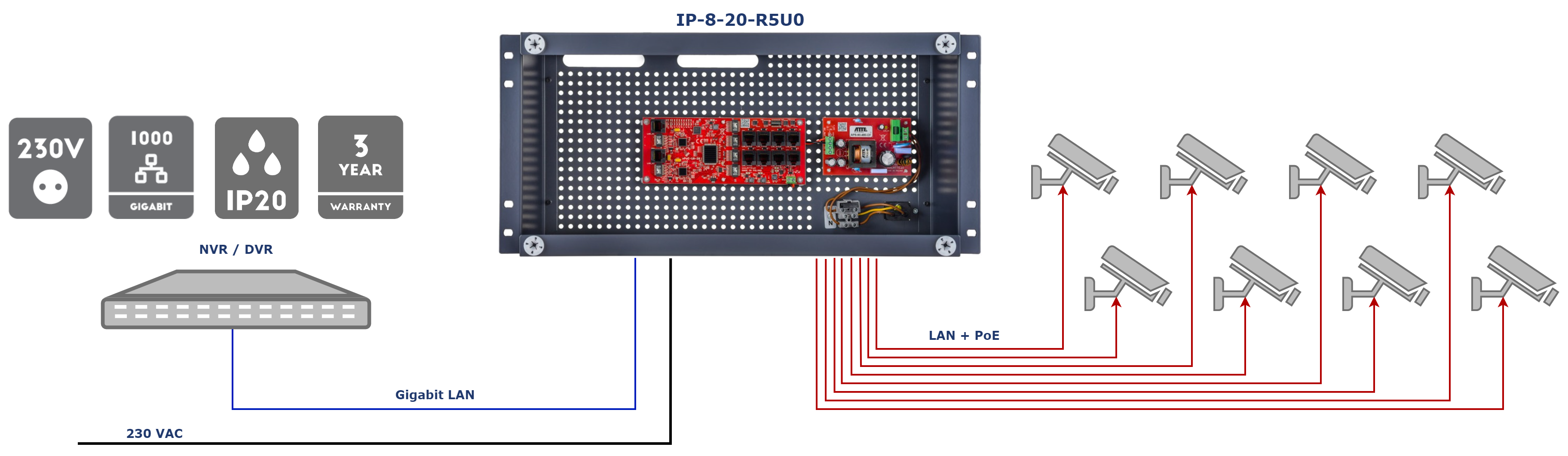

IP-8-20-R5U0 to gotowy zestaw, dedykowany do zasilania systemu telewizji przemysłowej IP składającego się z 8 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii. Urządzenie znajduje zastosowanie w systemach wymagających zwiększonej przepustowości sieci takich jak monitoring CCTV 4K Ultra HD.

Zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.

Obudowa ABOX-R5U0 pozwala na zabudowę w szafie teletechnicznej RACK pełnej oferty produktowej ATTE, dedykowanej dotychczas dla obudów wewnętrzny i zewnętrznych serii ABOX. Przemyślana i unikatowa na polskim rynku konstrukcja, umożliwia montaż w jednej obudowie urządzeń, wraz z zasilaniem buforowym i akumulatorami. Korpus produkowany jest z blachy stalowej, a pokrywa maskująca z lekkiej blachy aluminiowej. Oba elementy lakierowane proszkowo na półmatowy, grafitowy kolor RAL 7024. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. ABOX-R5U0 posiada specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.

Cena detaliczna (netto):
949.00 zł
Dane techniczne:
CechaWartość
Porty LAN
10 portów RJ45
(8xLAN+PoE 10/100Mbps, 2x Gigabit UpLink)
Obsługiwane odbiorniki PoE (standard / moc max)
802.3af - do 15,4W LAN_1...LAN_8 (Vin > 48VDC)
802.3at - do 30W LAN_1...LAN_8 (Vin > 48VDC)
PoE PASSIVE - do 40W LAN_1...LAN_8
Wyjścia PoE (standard / tryb zasilania)
LAN_1...LAN_8
PoE PASSIVE, mode B (4,5+) (7,8-)
Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem)
LAN_1...LAN_8
0,75A / elektroniczny (auto-powrót)
Mikroprzełączniki SW1 (DIP switch)
przełączniki 1...8 "PoE ON/OFF"
- zasilanie PoE na portach LAN_1...LAN_8
Zasilacz sieciowy (rodzaj / typ)
impulsowy SMPS / APS-90-480-OF
Zabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem)
9A, elektroniczne (po zwarciu może być wymagany restart zasilacza)
Zabezpieczenie termiczne zasilacza
TSD (thermal shutdown) 130°C, wymaga restartu
Zakres napięcia wejściowego zasilacza / zabezpieczenie wejścia
180...240VAC / T3,15A bezpiecznik topikowy F1
Moc wyjściowa zasilacza (ciągła)
96W
Sprawność zasilacza
92% @90W
Napięcie wyjściowe zasilacza (zasilania kamer PoE)
48V +/-2%
Montaż obudowy
szafa RACK 19", śruby M6 (w zestawie)
Montaż urządzeń wewnątrz obudowy
systemowe otworowanie 4,8mm w rastrze 10,8mm
Zakres temperatur pracy
-10°C...+40°C
Obudowa (typ / materiał / kolor / zabezpieczenie / przepusty kablowe)
ABOX-R5U0 / metalowa / RAL 7024 grafit / tył obudowy oraz dystans do pokrywy przedniej
Wymiary / masa netto / stopień ochrony
5U 180mm (440x220x180mm) / 3,2kg / IP20
