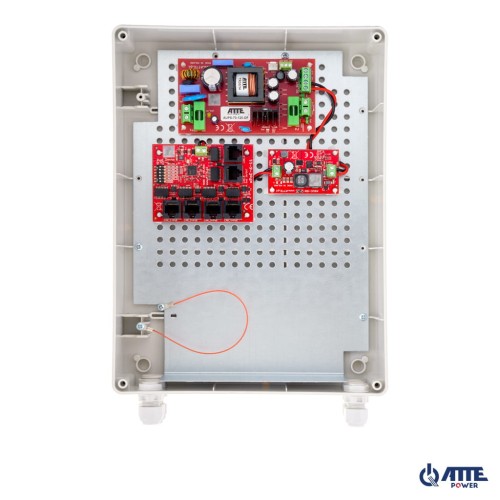

Zestaw buforowy do 5 kamer IP, w obudowie zewnętrznej ABOX-XL2 (1x AKU 7Ah), zasilacz 72W, switch PoE 6 portowy 10/100Mbps (5xPoE + 1xUplink), bezpieczniki elektroniczne, tryb Long Range, typu IPUPS-5-11-XL2
Najważniejsze cechy i funkcje:
- możliwość buforowego zasilania 5 odbiorników PoE 802.3at/af lub PASSIVE
- możliwość transmisji danych na 280m (w trybie Long Range)
- bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
- możliwość wyłączenia zasilania na wybranych portach PoE
- wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
- do 40W mocy na portach PoE
- łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
- wysoka sprawność modułu zasilacza (90%)
- dostępne dwie wartości napięcia zasilania: 12VDC i 48VDC
- łatwy i szybki serwis instalacji dzięki modułowej budowie
- łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
- montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)
- blacha montażowa z wygięciem, "półką" na akumulator 7Ah
- pokrywa i obudowa połączone żyłką w celu ułatwienia serwisu
- możliwość zachowania zapasu kabli wewnątrz obudowy
- wejście kablami przez zamontowane w obudowie dławnice: 5xM16 oraz 1xM20
- w komplecie 4 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP56
- opcjonalny adapter ADD-PMAXL umożliwia łatwy montaż obudowy na słupach lub latarniach
W skład zestawu wchodzą:
- 1x obudowa ABOX-XL2
- 1x zasilacz AUPS-70-120-OF
- 1x przetwornica ASUC-50-480-OF
- 1x switch xPoE-6-11-OF
Uwagi:
- brak akumulatora w zestawie
IPUPS-5-11-XL2 to gotowy zestaw, dedykowany do buforowego zasilania systemu telewizji przemysłowej IP składającego się z 5 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii.
Buforowe zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Dołączenie odpowiednich akumulatorów zapewnia bezprzerwową pracę układu zasilania przy okresowych zanikach zasilania sieciowego.
Tryb „Long Range” pozwala na zwiększenie zasięgu transmisji do 280m z wykorzystaniem standardowej skrętki komputerowej UTP.
Switch umożliwia pracę w dwóch trybach: standardowym i przedłużonego zasięgu. Kiedy przełącznik Long Range znajduje się w pozycji OFF wszystkie porty pracują z prędkością 100 Mbps i oferują zasięg sieci Ethernet do 100 metrów. Po przełączeniu dipswicha w pozycję ON zasięg zostaje zwiększony do 280 metrów, a prędkość na portach od 1 do 4 zmniejszona do 10 Mbps. Przepustowość ta jest wystarczająca do sprawnej obsługi jednej kamery. W obu trybach prędkość portów UpLink 5 oraz 6 wynosi 100 Mbps.
Dzięki włączonemu trybowi LongRange zapewniamy większą elastyczność w rozmieszczaniu kamer. Zwiększenie odległości od przełączniku pozwala na łatwiejsze pokrycie dużego obszaru bez konieczności budowy dodatkowych punktów dystrybucyjnych.
Tryb "STANDARD" (MODE = OFF)
LAN 1 ... LAN 4 - 10/100 Mbps PoE OUT, zasięg do 100m
LAN 5 - 10/100 Mbps, PoE IN/OUT zasięg do 100m
LAN 6 - 10/100 Mbps, zasięg do 100m
Tryb "LONG RANGE" (MODE = ON)
LAN 1 ... LAN 4 - 10 Mbps PoE OUT, zasięg do 280m
LAN 5 - 10/100 Mbps, PoE IN/OUT zasięg do 100m
LAN 6 - 10/100 Mbps, zasięg do 100m
Niezależnie od wybranego trybu pracy swich obsługuje ochronę przed zwarciem PoE oraz przepięciami w celu ochrony urządzeń sieciowych. Port 6 UpLink niezależnie od wybranego trybu pracy nie ma możliwości włączenia zasilania PoE. Pozwala na bezpieczne łączenie różnych segmentów sieci LAN.
Uwagi:
- Domyślnie tryb LongRange jest wyłączony
- Zmiana trybów wymaga restartu zasilania
- Zaleca się wstępne przetestowanie funkcji przed wdrożeniem
- Nie ma izolacji portów VLAN - niezakłócona komunikacja pomiędzy wszystkimi portami swicha niezależnie od trybu pracy
- W przypadku znacznych odległości zalecamy zasilanie switcha napięciem 55V z dedykowanego zasilacza APS-90-550-OF lub z użyciem przetwornicy ASUC-100-550-OF w przypadku zestawów buforowych
- Odległość transmisji jest związana z używanym kablem, zalecany jest kabel Cat5e/6
- Użycie przewodów niskiej jakości lub CCA bezpośrednio wpływa na znaczne zmniejszenie zasięgu oraz ograniczony budżet PoE dostarczony do kamery
Obudowy zewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i pozostałe, niekorzystne czynniki atmosferyczne. Dostępne w ofercie modele zostały wyposażone w blachę montażową, posiadającą specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części blachy montażowej.
Cena detaliczna (netto):
719.00 zł Dane techniczne:
| Cecha | Wartość |
|---|---|
Porty LAN
|
6 portów RJ45 10/100Mbps
(5xLAN+PoE, 1xUplink) |
Obsługiwane odbiorniki PoE (standard / moc max)
|
802.3af - do 15,4W LAN_1...LAN_5
802.3at - do 30W LAN_1...LAN_5 PoE PASSIVE - do 60W LAN_5 / do 40W LAN_1...LAN_4 |
Wyjścia PoE (standard / tryb zasilania)
|
LAN_1...LAN_5
PoE PASSIVE, mode B (4,5+) (7,8-) |
Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem)
| LAN_1...LAN_4 0,75A / elektroniczne (auto-powrót) LAN_5 1,25 / elektroniczne (auto-powrót) |
Mikroprzełączniki SW1
|
przełącznik 1 "MODE"
- tryb pracy switcha przełączniki 2...6 "PoE ON/OFF" - zasilanie PoE na portach LAN_1...LAN_5 |
Tryb pracy "Standard"
|
przełącznik 1 "MODE” w pozycji OFF
LAN_1...LAN_6 - zasięg do 100m (10/100Mbps) |
Tryb pracy "Long Range"
|
przełącznik 1 "MODE” w pozycji ON
LAN_1...LAN_4 - zasięg do 280m (10Mbps) LAN_5...LAN_6 - zasięg do 100m (10/100Mbps) |
Zasilacz sieciowy (rodzaj / typ)
|
impulsowy SMPS / AUPS-70-120-F
|
Zabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem)
|
9A, elektroniczne (po zwarciu może być wymagany restart zasilacza)
|
Zabezpieczenie termiczne zasilacza
|
TSD (thermal shutdown) 130°C, wymaga restartu
|
Zakres napięcia wejściowego zasilacza / zabezpieczenie wejścia
|
190...260VAC / T3,15A bezpiecznik topikowy F1
|
Moc wyjściowa zasilacza (ciągła)
|
72W współdzielone dynamicznie z ładowaniem akumulatora (priorytet ma wyjście zasilania)
|
Sprawność zasilacza
|
90% @60W
|
Napięcie wyjściowe zasilacza
|
12V +/-15%
|
Napięcie wyjściowe PoE (zasilanie kamer)
|
48V +/- 2%
|
Budżet mocy dla wyjść PoE (maksymalny)
|
60W
|
Akumulatory / miejsce w obudowie
|
1x akumulator 12V (żelowy lub AGM) / 7Ah
|
Prąd ładowania akumulatora
|
1A/2A (wybierane zworą JP1)
|
Zabezpieczenie obwodu akumulatora
|
F6,3A bezpiecznik topikowy F2
|
Zabezpieczenie akumulatora
|
odłączenie akumulatora przy napięciu poniżej 10,8V
|
Wyjścia sygnalizacji zasilacza / obciążalność / typ
|
OUF - brak napięcia wyjściowego, ACF - brak napięcia 230AC / 50mA / OC (otwarty kolektor)
|
Uruchomienie przy braku zasilania AC
|
Przycisk START
|
Montaż obudowy
|
naścienny, uchwyty montażowe
|
Montaż urządzeń wewnątrz obudowy
|
systemowe otworowanie 4,8mm w rastrze 10,8mm
|
Zakres temperatur pracy
|
-25°C...+50°C
|
Obudowa (typ / materiał / kolor / przepusty kablowe)
|
ABOX-XL2 / tworzywo / RAL7035 szary / dławnice 5xM16 oraz 1xM20
|
Wymiary / masa netto / stopień ochrony
|
300x220x120mm / 1,64kg (bez opaowania) / IP56
|
Przykłady zastosowań:

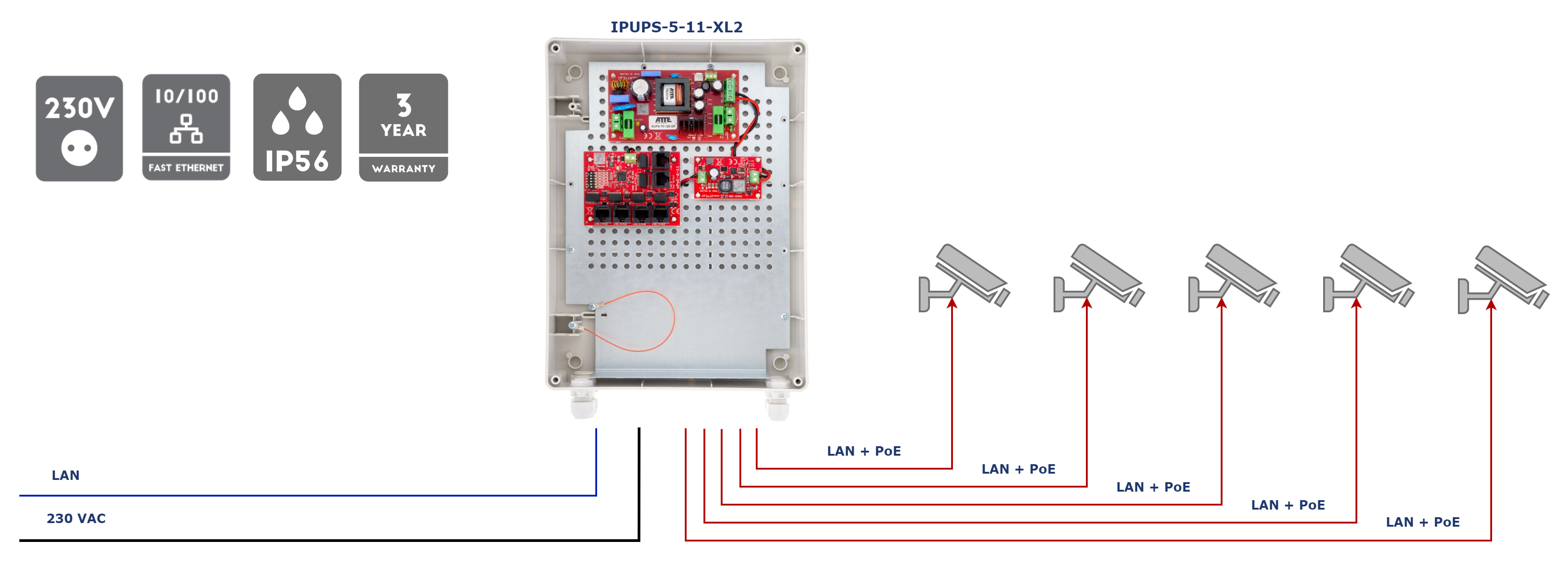

Przykładowa konfiguracja zestawu buforowego dla 5 kamer w obudowie zewnętrznej
