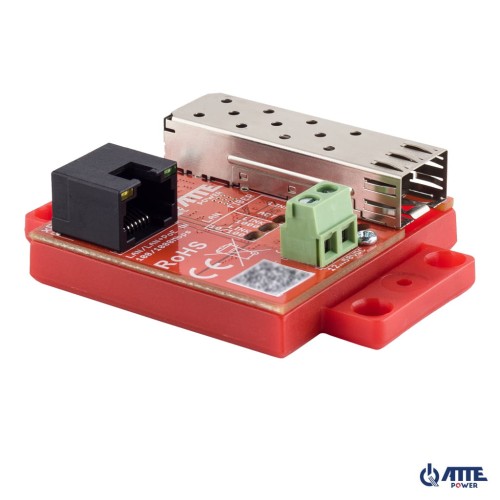

xFIBER-2-60 Gigabitowy media konwerter Ethernet - SFP
Opis
xFIBER-2-60 jest gigabitowym konwerterem Ethernet - SFP dedykowanym do systemów telewizji przemysłowej IP. Urządzenie umożliwia dwukierunkową konwersje sygnału miedzianego Ethernet na optyczny sygnał SFP.
Stosując dowolną kompatybilną ze standardem IEEE 802.3z wkładkę SFP mamy możliwość dostosowania parametrów toru optycznego do wymogów instalacji (np. współpraca z światłowodami jednomodowymi lub wielomodowymi).
Moduł może być zasilany poprzez złącze śrubowe lub bezpośrednio ze switcha PoE pracującego w standardzie 802.3af. Pozwala to na prostą rozbudowę istniejących instalacji o dodatkowy port SFP bez wymiany switcha.
Informację o połączeniu, transmisji oraz przepustowości są sygnalizowana poprzez diody LED:
- PWR - Urządzenie jest zasilane
- FIBER ACT - Aktywność na porcie SFP
- FIBER LINK - Transmisja na porcie SFP
- LAN LINK 1000 - Transmisja na porcie LAN 1000Mbps
- LAN LINK 10/100 - Transmisja na porcie LAN 10/100Mbps
Najważniejsze cechy i funkcję:
- możliwość zmiany transmisji z Ethernet na światłowód
- przepustowość na poziomie 1000Mbps
- moduł może być zasilany za pomocą PoE lub zasilacza zewnętrznego
- czytelna sygnalizacja stanu pracy, przepustowości oraz transmisji.
- łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
- szeroki zakres temperatur pracy
Urządzenia posiadają stopień ochrony IP20, aby zapewnić ochronę przed wpływem czynników atmosferycznych oraz kondensacją wilgoci, wymagane jest zastosowanie odpowiedniej obudowy. Należy również zapewnić odpowiednią ilość miejsca dla odpowiedniej cyrkulacji powietrza oraz na zapas przewodów z uwzględnieniem promienia gięcia zalecanego przez producenta.
Jeśli urządzenie będzie zastosowane w niewielkiej przestrzeni jest możliwe wyłamanie części montażowej podstawki w celu zmniejszenia wymiarów modułu.
xFIBER-2-60 jest wyposażony w uniwersalną podstawkę montażową, która umożliwia montaż na kilka sposobów:
- z użyciem kołków montażowych na rastrze 10.8mm, jaki jest we wszystkich obudowach ABOX
- z użyciem kołków montażowych do adapterów RACK 19” oraz RACK 10”
- poprzez przykręcenie przez dodatkowe otwory do dowolnej płaskiej powierzchni
- stosując dodatkowy adapter ADD-TH35 można zamontować moduł na szynie TH35 (DIN)
Uwagi instalacyjne
- urządzenie nie współpracuje z wkładkami SFP w standardzie IEEE 802.3u 100Base-FX.
- xFIBER-2-60 współpracuje z wkładkami jednomodowymi oraz wielomodowymi kompatybilnymi ze standardem IEEE 802.3z.
- wkładki SFP należy zakupić oddzielnie (ATTE nie posiada wkładek w ofercie).
Przykłady zastosowań
Przykład zastosowania xFIBER-2-60 jako punktu dystrybucyjnego opartego o switcha xPoE-10-20A-OF oraz xFIBER-2-60
Dane techniczne
Całkowita ilość portów: | 1 Port PoE IN, 1 Port SFP |
Port PoE IN: | LAN/LAN + PoE IN |
Porty LAN 1000Mbps: | LAN/LAN + PoE IN |
Napięcie wejściowe: | LAN/LAN + PoE IN - 35 ... 56 V / CON1 - 12 ... 58 V |
Zabezpieczenia przepięciowe: | LAN/LAN + PoE IN, CON1 |
Sygnalizacja przepustowości LAN: | LAN LINK 10/100 (zielony) - Transmisja 10/100 Mbps LAN LINK 1000 (zielony) - Transmisja 1000 Mbps |
Sygnalizacja aktywności światłowodu: | FIBER ACT (zielony) - aktywność na porcie SFP |
Sygnalizacja transmisji światłowodu: | FIBER LINK (zielony) - zestawienie transmisji na porcie SFP |
Sygnalizacja zasilania: | LED PWR (biały) - obecność zasilania |
Sygnalizacja transmisji: | LAN ACT (zielony) - aktywność na porcie LAN |
Zakres temperatur pracy: | -25°C ... +65°C |
Wymiary (S x W x G): | 51 x 51(73) x 21 mm |
Waga: | 0,029 kg |
Stopień ochrony: | IP20 |
Konstrukcja obudowy: | Uniwersalna podstawa montażowa |
Montaż: | Kołki montażowe, dostępne dodatkowe adaptery do szyny TH-35 oraz RACK |
Kod EAN: | 5902143691105 |
Kod PKWiU: | 26.30.23.0 |
Kod HS: | 8517 62 |
Kod CN2020: | 8517 62 00 |
