xPoE-6-11-S3_1 ABOX-S3_2 ABOX-S3_3 ABOX-S3_4 TMP

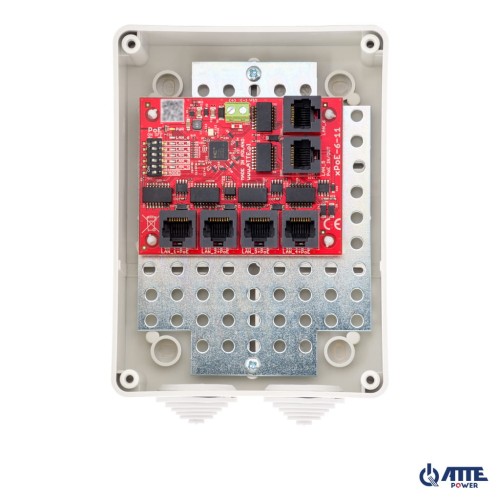

Switch PoE 6 portowy 10/100Mbps (5xPoE + 1xUplink), bezpieczniki elektroniczne, tryb Long Range, w obudowie zewnętrznej ABOX-S3, bez zasilacza, typu xPoE-6-11-S3

Najważniejsze cechy i funkcje:
  • możliwość zasilania 5 odbiorników PoE 802.3at/af lub PASSIVE
  • możliwość transmisji danych na 280m (w trybie Long Range)
  • bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
  • możliwość wyłączenia zasilania na wybranych portach PoE
  • wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
  • szeroki zakres napięcia wejściowego (10...56VDC)
  • napięcie wyjściowe = napięcie wejściowe
  • do 70W mocy na porcie LAN_5 PoE IN/OUT
  • do 40W mocy na pozostałych portach PoE
  • zasilany przez złącze śrubowe (Vin) lub z innego switcha PoE PASSIVE (port PoE IN/OUT)
  • możliwość zasilania kaskadowego - jeden xPoE zasila kolejne (port PoE IN/OUT)
  • łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
  • bardzo niski pobór mocy (<1,5W)
  • montaż modułów w dowolnej, otworowanej części blachy montażowej (system rastrowy)
  • możliwość zachowania zapasu kabli wewnątrz obudowy
  • wejście kablami przez zamontowane w obudowie gumowe zaślepk: 2x29mm
  • w komplecie 2 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP55

xPoE-6-11-S3 został zaprojektowany jako uniwersalny przełącznik sieciowy PoE dedykowany do systemów telewizji przemysłowej IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu lub przeciążeniu pojedynczych gałęzi zasilania oraz automatyczny powrót napięcia po ustąpięniu awarii.

Niezarządzalne switche i extendery PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.

Tryb „Long Range” pozwala na zwiększenie zasięgu transmisji do 280m z wykorzystaniem standardowej skrętki komputerowej UTP.

Switch umożliwia pracę w dwóch trybach: standardowym i przedłużonego zasięgu. Kiedy przełącznik Long Range znajduje się w pozycji OFF wszystkie porty pracują z prędkością 100 Mbps i oferują zasięg sieci Ethernet do 100 metrów. Po przełączeniu dipswicha w pozycję ON zasięg zostaje zwiększony do 280 metrów, a prędkość na portach od 1 do 4 zmniejszona do 10 Mbps. Przepustowość ta jest wystarczająca do sprawnej obsługi jednej kamery. W obu trybach prędkość portów UpLink 5 oraz 6 wynosi 100 Mbps.
Dzięki włączonemu trybowi LongRange zapewniamy większą elastyczność w rozmieszczaniu kamer. Zwiększenie odległości od przełączniku pozwala na łatwiejsze pokrycie dużego obszaru bez konieczności budowy dodatkowych punktów dystrybucyjnych.

Tryb "STANDARD" (MODE = OFF)
LAN 1 ... LAN 4 - 10/100 Mbps PoE OUT, zasięg do 100m
LAN 5 - 10/100 Mbps, PoE IN/OUT zasięg do 100m
LAN 6 - 10/100 Mbps, zasięg do 100m

Tryb "LONG RANGE" (MODE = ON)
LAN 1 ... LAN 4 - 10 Mbps PoE OUT, zasięg do 280m
LAN 5 - 10/100 Mbps, PoE IN/OUT zasięg do 100m
LAN 6 - 10/100 Mbps, zasięg do 100m

Niezależnie od wybranego trybu pracy swich obsługuje ochronę przed zwarciem PoE oraz przepięciami w celu ochrony urządzeń sieciowych. Port 6 UpLink niezależnie od wybranego trybu pracy nie ma  możliwości włączenia zasilania PoE. Pozwala na bezpieczne łączenie różnych segmentów sieci LAN.

Uwagi:
  • Domyślnie tryb LongRange jest wyłączony
  • Zmiana trybów wymaga restartu zasilania
  • Zaleca się wstępne przetestowanie funkcji przed wdrożeniem
  • Nie ma izolacji portów VLAN - niezakłócona komunikacja pomiędzy wszystkimi portami swicha niezależnie od trybu pracy
  • W przypadku znacznych odległości zalecamy zasilanie switcha napięciem 55V z dedykowanego zasilacza APS-90-550-OF lub z użyciem przetwornicy ASUC-100-550-OF w przypadku zestawów buforowych
  • Odległość transmisji jest związana z używanym kablem, zalecany jest kabel Cat5e/6
  • Użycie przewodów niskiej jakości lub CCA bezpośrednio wpływa na znaczne zmniejszenie zasięgu oraz ograniczony budżet PoE dostarczony do kamery

Obudowy zewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i pozostałe, niekorzystne czynniki atmosferyczne. Dostępne w ofercie modele zostały wyposażone w blachę montażową, posiadającą specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części blachy montażowej.

Cena detaliczna (netto):
275.00 zł
Dane techniczne:
CechaWartość
Porty LAN
6 portów RJ45 10/100Mbps
(5xLAN+PoE, 1xUpLink)
Obsługiwane odbiorniki PoE (standard / moc max)
802.3af - do 15,4W LAN_1...LAN_5
802.3at - do 30W LAN_1...LAN_5
PoE PASSIVE - do 70W LAN_5 / do 40W LAN_1...LAN_4
Obsługiwane nadajniki PoE (standard / moc max)
PoE PASSIVE - do 70W LAN_5 / do 40W LAN_1...LAN_4
Wyjścia PoE (standard / tryb zasilania)
LAN_1...LAN5
PoE PASSIVE, mode B (4,5+) (7,8-)
Wejście PoE (standard / tryb zasilania)
LAN_5
PoE PASSIVE, mode B (4,5+) (7,8-)
Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem)
LAN_1...LAN_4
0,75A / elektroniczny (auto-powrót)
LAN_5
1,25A / elektroniczny (auto-powrót)
Mikroprzełączniki SW1
przełącznik 1 "MODE"
- tryb pracy switcha
przełączniki 2...6 "PoE ON/OFF"
- zasilanie PoE na portach LAN_1...LAN_5
Tryb pracy "Standard"
przełącznik 1 "MODE” w pozycji OFF
LAN_1...LAN_6 - zasięg do 100m (10/100Mbps)
Tryb pracy "Long Range"
przełącznik 1 "MODE” w pozycji ON
LAN_1...LAN_4 - zasięg do 280m (10Mbps)
LAN_5...LAN_6 - zasięg do 100m (10/100Mbps)
Zakres napięcia wejściowego
Vin 10...56VDC
Napięcie wyjściowe dla urządzeń PoE
Vout = Vin
Montaż obudowy
naścienny, uchwyty montażowe
Montaż urządzeń wewnątrz obudowy
systemowe otworowanie 4,8mm w rastrze 10,8mm
Zakres temperatur pracy
-25°C...+65°C
Obudowa (typ / materiał / kolor / przepusty kablowe)
ABOX-S3 / tworzywo / RAL7035 szary / zaślepka gumowa 2x29mm
Wymiary / masa netto / stopień ochrony
150x110x70mm / 0,36kg / IP55
Przykłady zastosowań:

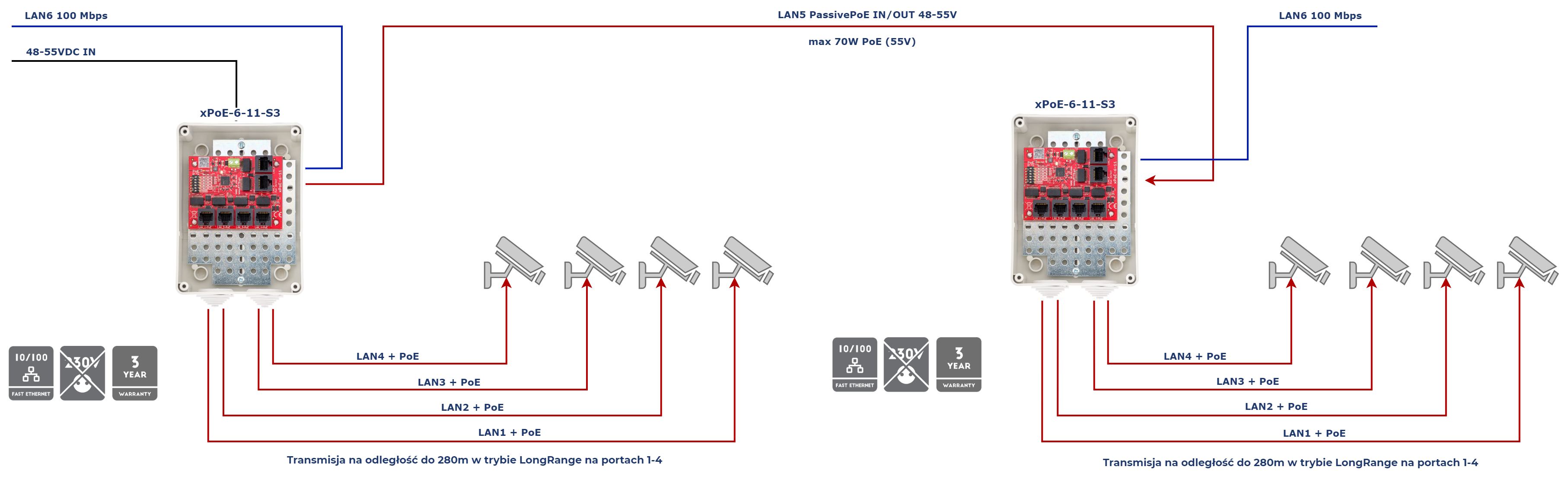

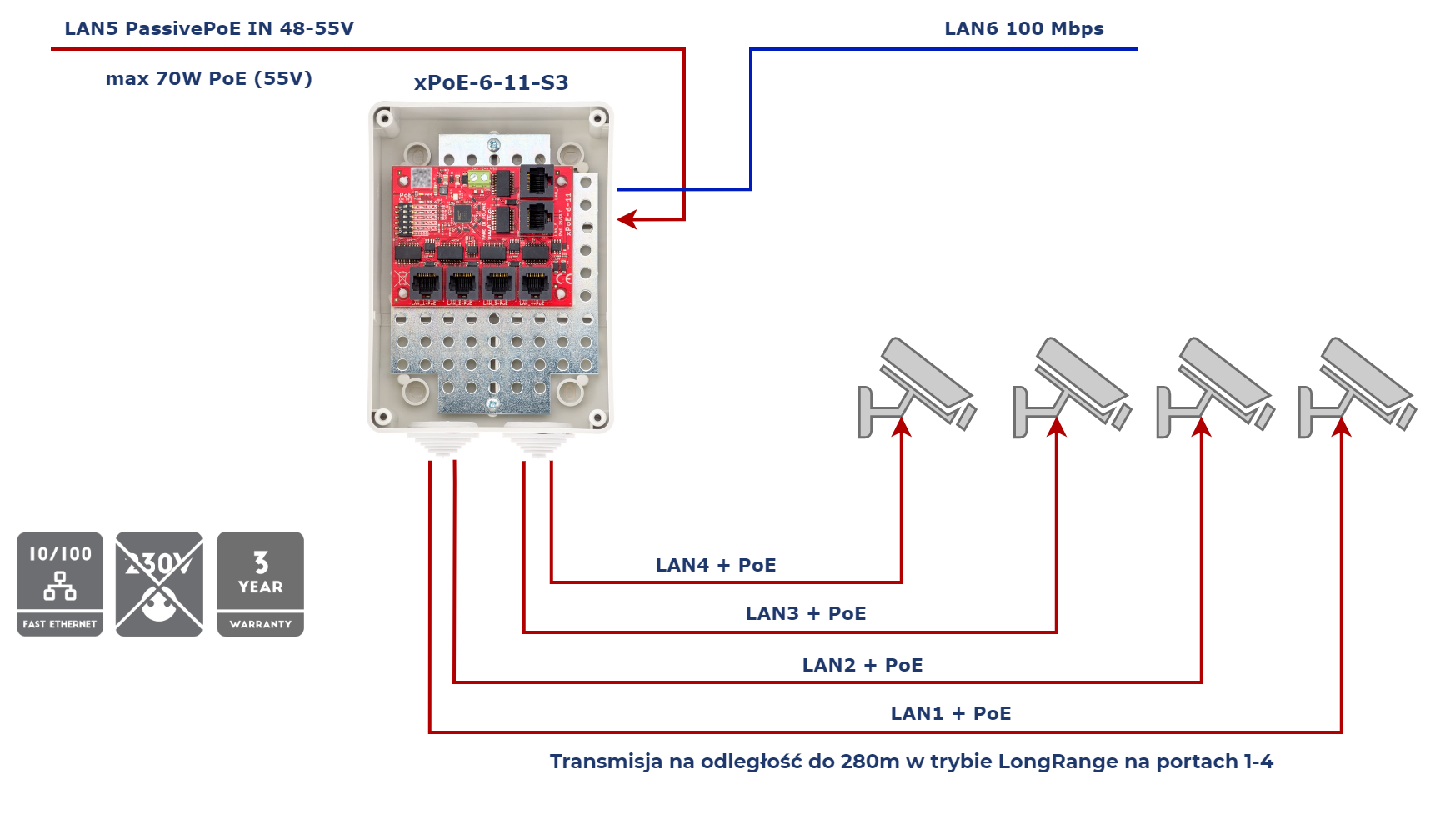

Przykładowa konfiguracja XPOE-6-11-S3
Przykładowa konfiguracja XPOE-6-11-S3
Przykładowa konfiguracja XPOE-6-11-S3
