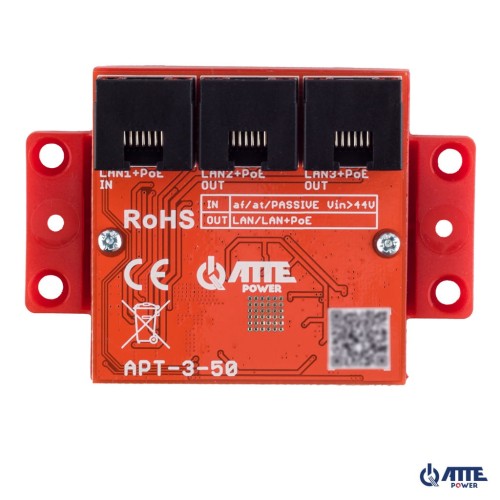

APT-3-50 Switch PoE 3 portowy 10/100/1000Mbps, extender
4.67
Opis
APT-3-50 jest niezarządzalnym gigabitowym przełącznikiem sieciowym PoE pracującym jako extender (repeater) sieci LAN oraz zasilania PoE. Najczęściej stosowany jako "aktywny rozdzielacz" w sytuacjach, gdy na jednym kablu UTP potrzebujemy uruchomić kilka urządzeń sieciowych (np. kilka kamer IP) lub gdy niezbędne jest dodatkowe odgałęzienie sieciowe.
Przeznaczony jest do współpracy z dowolnymi urządzeniami sieciowymi, kamerami IP oraz innymi zasilanymi w standardzie PoE 802.3 at/af.
Urządzenia serii APT (Atte Power Tree) zapewniają kompatybilność ze standardami IEEE 802.3.at/af zarówno jako odbiorniki zasilania PoE jak również na wszystkich portach wyjściowych. Po podłączeniu urządzenia do portów 2-3 następuje identyfikacja odbiornika i jeżeli jest to urządzenie zasilane z PoE włączone zostanie zasilanie w porcie.
Wszystkie porty zapewniają przepustowość 1Gbps co ma istotne znaczenie przy połączeniach w topologii magistrali.
Urządzenie posiada bardzo małe rozmiary co pozwala na łatwą zabudowę w niewielkich przestrzeniach np. w podstawie kamery lub puszce instalacyjnej
Seria produktów APT (Atte Power Tree) umożliwia łączenie elementów systemu w topologii drzewa. Urządzenia APT mogą być zasilane bezpośrednio z PoE. Moc przesyłana pojedynczym przewodem UTP pozwala na zasilanie kilku kamer IP.
Najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej. Przy zastosowaniu dodatkowego adaptera można urządzenie zainstalować na szynie TH-35.
Obudowa pozwala na montaż na kilka sposobów:
- z użyciem kołków montażowych na rastrze 10.8 jaki jest we wszystkich obudowach ABOX
- poprzez przykręcenie wkrętem przez dodatkowe otwory do dowolnej płaskiej powierzchni
- z zastosowaniem blachy montażowej ADD-RACK2U1 lub ADD-RACK2U2
- z zastosowaniem dodatkowych zatrzasków na szynie TH35 (DIN) ADD-TH35

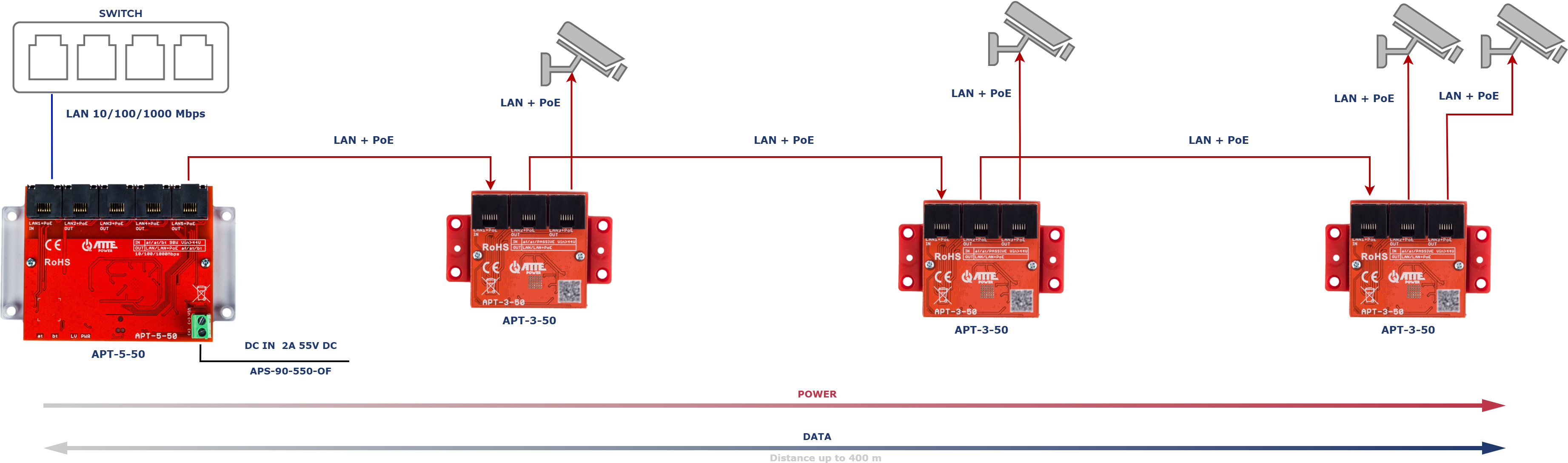

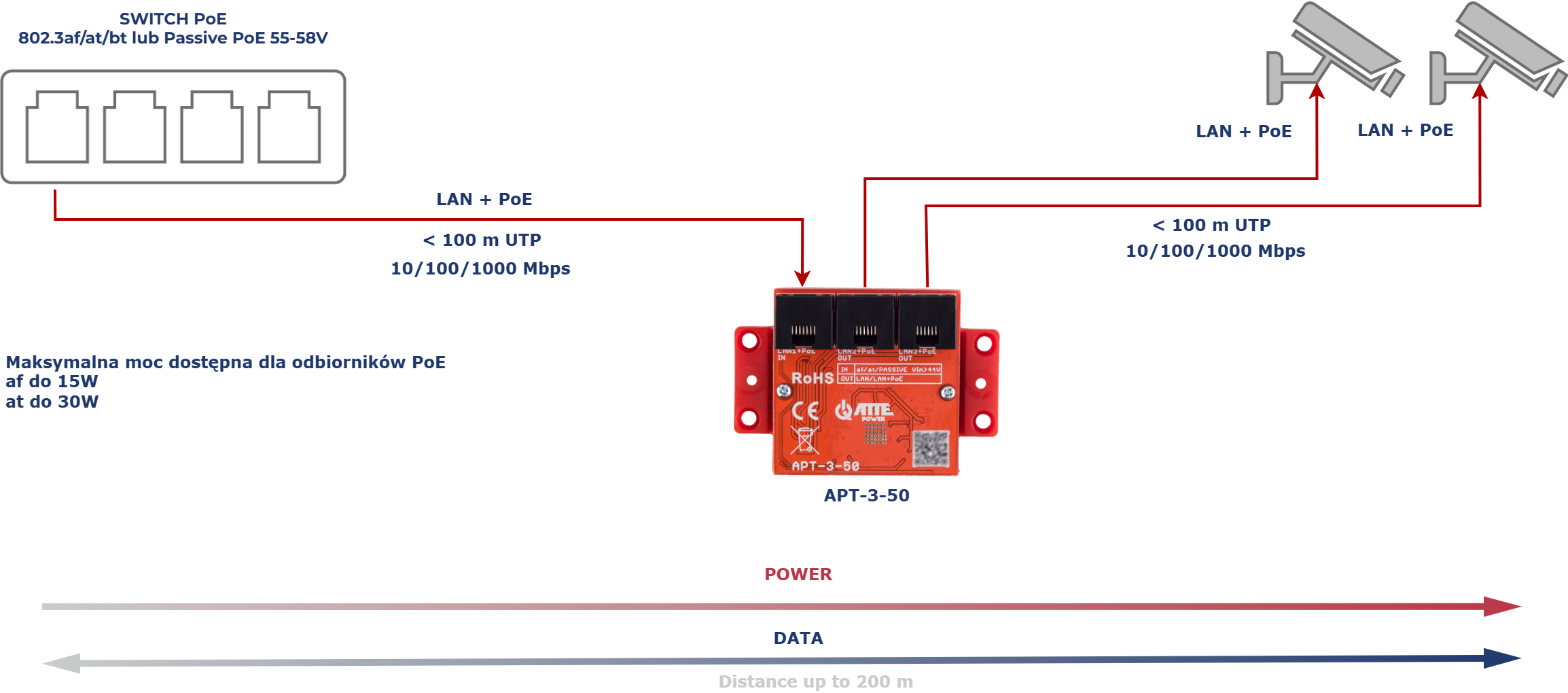

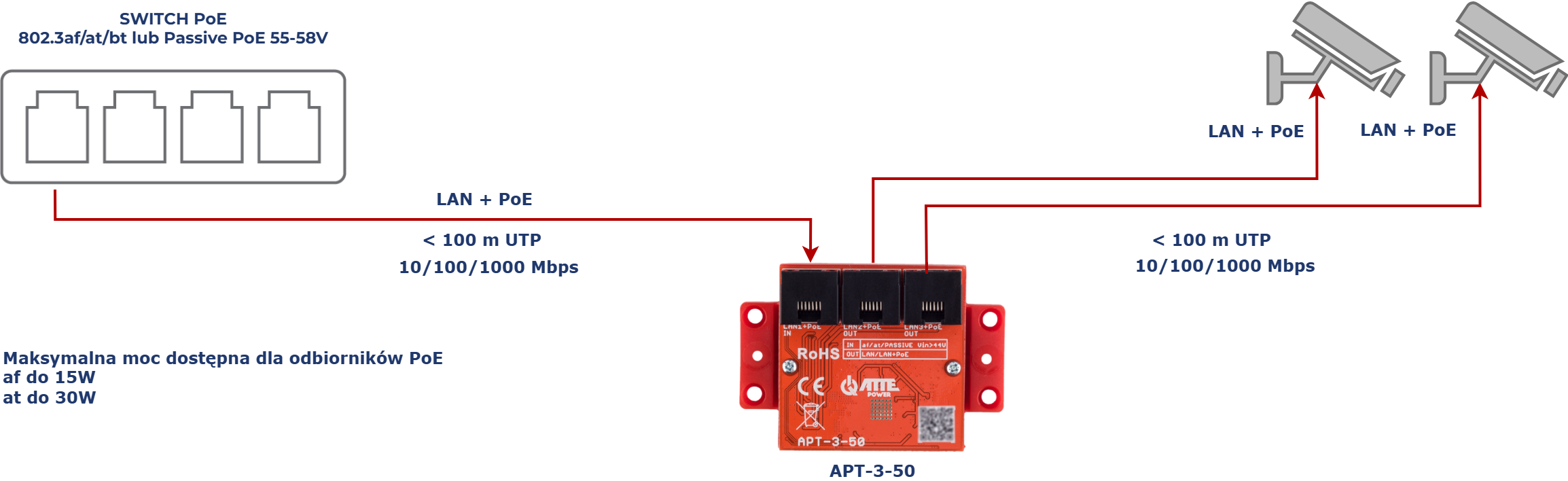

Przykłady zastosowań
Jeżeli jakiś element diagramów jest nieczytelny kliknij na grafice prawym klawiszem myszki i otwórz go w nowym oknie - pozwoli to pobrać i wyświetlić plik w pełnej rozdzielczości.
Pliki do pobrania:
Dane techniczne
| Całkowita ilość portów: | 1 Port PoE IN, 2 Porty PoE OUT |
| Port PoE IN: | LAN 1 PoE 802.3af/at, PoE Passive |
| Porty PoE OUT: | LAN 2 ... LAN 3 PoE 802.3af/at |
| Porty LAN 1000Mbps: | LAN 1 ... LAN 3 |
| Porty LAN + PoE OUT 1000Mbps: | LAN 2 ... LAN 3 |
| Napięcie wejściowe: | 44 ... 58 V |
| Napięcie wyjściowe PoE: | Vout = Vin |
| Pobór mocy: | 0,3 W |
| Kontrola zasilania na wyjściu: | Autonegocjacja |
| Zabezpieczenia przepięciowe: | LAN 1 ... LAN 3 |
| Zabezpieczenia przeciążeniowe: | LAN 2 ... LAN 3 Zabezpieczenie nadprądowe 0,7 A |
| Sygnalizacja zasilania: | LAN 1 (żółta) - zasilanie urządzenia |
| Sygnalizacja PoE: | LAN 2 ... LAN 3 (żółta) - obecność zasilania PoE |
| Sygnalizacja transmisji: | LAN 1 ... LAN 3 (zielony) - link i transmisja danych |
| Zakres temperatur pracy: | -25°C...+65°C |
| Wymiary (S x W x G): | 51(73) x 51 x 21 mm |
| Waga: | 0,026 kg |
| Stopień ochrony: | IP20 |
| Konstrukcja obudowy: | Uniwersalna podstawa montażowa |
| Montaż: | Kołki montażowe, dostępne dodatkowe adaptery do szyny TH-35 oraz RACK |
| Kod EAN: | 5902143691341 |
| Kod PKWiU: | 26.30.23.0 |
| Kod HS: | 8517 62 |
| Kod CN2020: | 8517 62 00 |
