APT-4-11 Switch PoE 4 portowy 10/100Mbps, extender

Producent: ATTE
Kod produktu: APT-4-11
Cena: 257,07 zł 257.07
Cena netto: 209,00 zł
Dostępność: Duża ilość
Wysyłka w: 24 godziny
ilość szt.

Opis

APT-4-11 jest niezarządzalnym przełącznikiem sieciowym PoE pracującym jako extender (repeater) sieci LAN oraz zasilania PoE. Najczęściej stosowany w sytuacjach, gdy na jednym kablu UTP potrzebujemy uruchomić kilka urządzeń sieciowych (np. kilka kamer IP) lub gdy niezbędne jest dodatkowe odgałęzienie sieciowe.



Urządzenie umożliwia nam zasilanie do 3 odbiorników PoE za pomocą jednego przewodu UTP. W sytuacjach, kiedy nie mamy możliwości doprowadzenie nowego przewodu lub doprowadzenie wiązałoby się z dużymi kosztami, APT-4-11 pozwala nam na wykorzystanie istniejącego okablowania.

APT-4-11 może pełnić rolę ekstendera sieci LAN + PoE w sytuacji, kiedy odległość pomiędzy urządzeniami przekracza 100m. Jeżeli jest możliwość podzielenia przewodu na odcinki poniżej 100m przewodu UTP pozwala na zwiększenie zasięgu sieci LAN bez konieczności podłączenia dodatkowego zasilania z zachowaniem pełnej przepustowości 100Mbps.

Wbudowana funkcja LR150 (Long Range 150m) pozwala na stabilną pracę wszystkich portów do 150 metrów UTP z prędkością 100Mbps z zasilaniem PoE. Umożliwi to instalację kamer bez stosowania dodatkowego ekstendera pośredniego.

Podstawowe zastosowania:

  • jako rozdzielacz dla 3 odbiorników PoE (kamer IP) zasilanych jednym przewodem UTP np. montaż dodatkowych kamer w miejscu już istniejących kamer bez wymiany okablowania
  • w połączeniu kaskadowym (szeregowym) do podłączenia kilku urządzeń IP PoE na na odległościach przekraczających 100 m przewodu UTP
  • możliwość lokalnego zasilania pozwala na zbudowanie złożonej struktury punktów dystrybucyjnych w rozległych instalacjach

APT-4-11 przeznaczony jest do współpracy z dowolnymi urządzeniami sieciowymi, kamerami IP oraz innymi zasilanymi w standardzie PoE 802.3af/at.

Urządzenia serii APT (Atte Power Tree) zapewniają kompatybilność ze standardami IEEE 802.3af/at/bt jako odbiorniki PoE oraz IEEE 802.3af/at na wszystkich portach wyjściowych. Po podłączeniu urządzenia do portów wyjściowych 2-4 następuje identyfikacja odbiornika i jeżeli jest to urządzenie zasilane z PoE włączone zostanie zasilanie w porcie.

Switch APT posiada możliwość zasilania z zasilacza zewnętrznego za pomocą dodatkowego złącza śrubowego, w takim przypadku port LAN 1 jest wykorzystywany jako port sieciowy LAN (bez zasilania PoE).

Standard identyfikacji PoE, stan pracy oraz dostępna moc dla odbiorników jest sygnalizowana poprzez diody LED:

  • PWR - urządzenie jest zasilane
  • LED at - identyfikacja jako odbiornik PoE 30W
  • LED bt - identyfikacja jako odbiornik PoE 60W

Najważniejsze cechy i funkcje:

  • może być zasilany z innego switcha PoE w standardzie 802.3af, 802.3at, 802.3bt lub PoE Passive (port PoE IN)
  • wzmacnia i rozdziela sygnał sieciowy (w pełni funkcjonalny switch 100Mbps)
  • zasilanie kaskadowe (jeden switch zasila kolejne)
  • możliwość zasilania do 3 odbiorników PoE 802.3af/at
  • do 60W sumarycznej mocy przy zasilaniu z UTP
  • wbudowana funkcja LR150 zwiększa maksymalną odległość transmisji do 150 metrów
  • czytelna sygnalizacja stanu pracy oraz identyfikacji
  • niski pobór mocy (< 0,5W)
  • łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
  • szeroki zakres temperatur pracy

APT-4-11 posiada podstawę z poliwęglanu wyposażoną w otwory montażowe. Umożliwia montaż za pomocą kołków ADD-PIN w rastrze 10,8mm, który występuje w obudowach serii ABOX oraz blachach montażowych i adapterach wyposażonych w otworowanie.

Urządzenie posiada stopień ochrony IP20, aby zapewnić ochronę przed wpływem czynników atmosferycznych oraz kondensacją wilgoci, wymagane jest zastosowanie odpowiedniej obudowy. Należy również zapewnić odpowiednią ilość miejsca dla odpowiedniej cyrkulacji powietrza oraz na zapas przewodów z uwzględnieniem promienia gięcia zalecanego przez producenta.

Obudowa pozwala na montaż w kilka sposobów:

  • z użyciem kołków montażowych na rastrze 10.8mm, jaki jest stosowany we wszystkich obudowach ABOX
  • z użyciem kołków montażowych do adapterów RACK 19” oraz RACK 10”
  • poprzez przykręcenie przez dodatkowe otwory do dowolnej płaskiej powierzchni



Uwagi instalacyjne



Sumaryczna moc pobierana przez podłączone do extendera kamery (odbiorniki PoE) nie może przekroczyć budżetu mocy oferowanego przez switch zasilający całą linię:

  • dla standardu 802.3af jest to ok. 13W dostępne na extenderze
  • dla standardu 802.3at jest to ok. 25W dostępne na extenderze
  • dla standardu 802.3bt60 jest to ok. 51W dostępne na extenderze

Uwzględnij oświetlacze IR - włączają się w nocy, zwiększając znacząco pobór mocy.

Uwzględnij także straty w przewodzie zasilającym - zależą od jego przekroju, długości oraz wartości napięcia na linii PoE.



Przykłady zastosowań

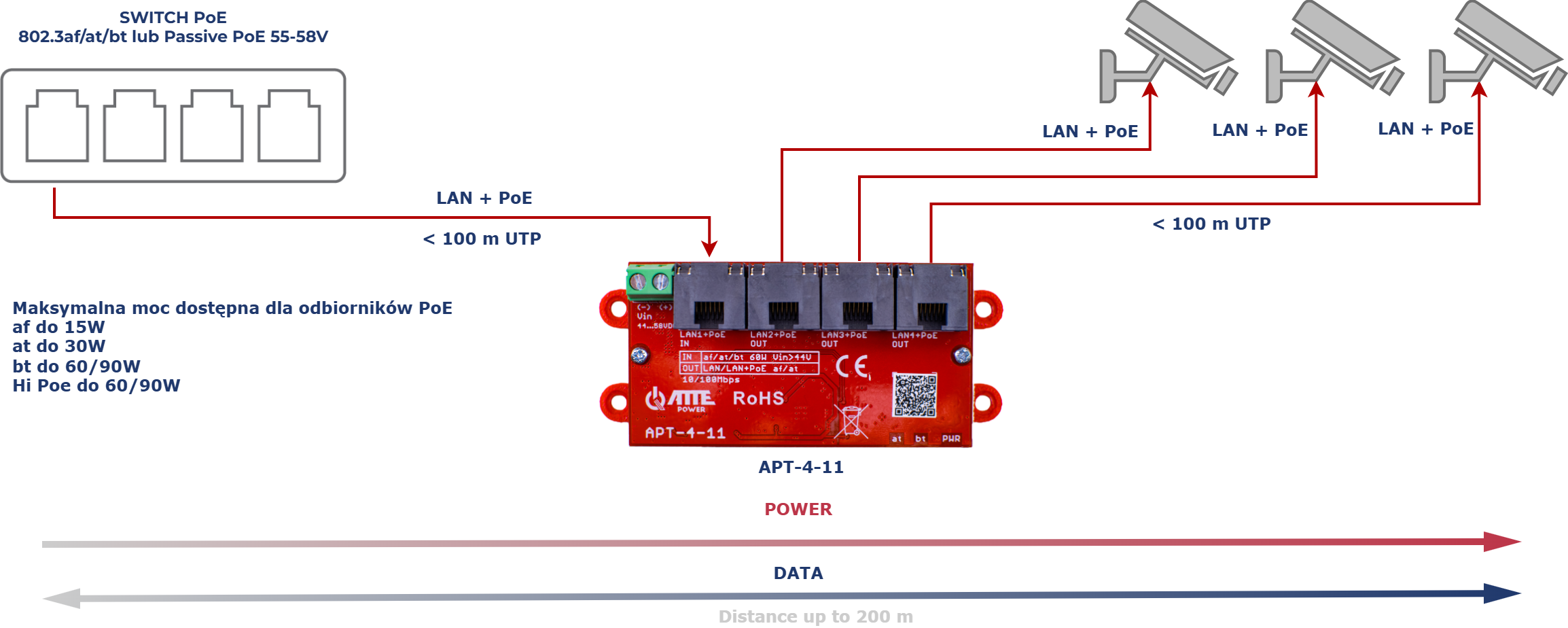

Przykład zastosowania APT-4-11 jako ekstender sieci LAN+PoE dla 3 kamer IP PoE.



Przykład zastosowania APT-4-11 jako ekstender sieci LAN+PoE dla 6 kamer IP PoE.



Dane techniczne

Całkowita ilość portów: 1 Port PoE IN, 3 Porty PoE OUT
Port PoE IN: LAN 1 PoE 802.3af/at/bt60, PoE Passive
Porty PoE OUT: LAN 2 ... LAN 4 PoE 802.3af/at
Porty LAN 10/100Mbps: LAN 1 ... LAN 4
Porty LAN + PoE OUT 10/100Mbps: LAN 2 ... LAN 4
Napięcie wejściowe: 44 ... 58 V
Napięcie wyjściowe PoE: Vout = Vin
Pobór mocy: 0,3 W
Kontrola zasilania na wyjściu: Autonegocjacja
Zabezpieczenia przepięciowe: LAN 1 ... LAN 4
Zabezpieczenia przeciążeniowe: LAN 2 ... LAN 4 Zabezpieczenie nadprądowe 0,7 A
Sygnalizacja zasilania: LED PWR - zasilanie
Sygnalizacja PoE: LAN 2 ... LAN 4 (żółta) - obecność zasilania PoE
Sygnalizacja transmisji: LAN 1 ... LAN 4 (zielony) - link i transmisja danych
Zakres temperatur pracy: -25°C...+65°C
Wymiary (S x W x G): 78(93) x 42 x 21 mm
Waga: 0,044 kg
Stopień ochrony: IP20
Konstrukcja obudowy: Podstawa montażowa
Montaż: Kołki montażowe
Kod EAN: 5902143691402
Kod PKWiU: 26.30.23.0
Kod HS: 8517 62
Kod CN2020: 8517 62 00
