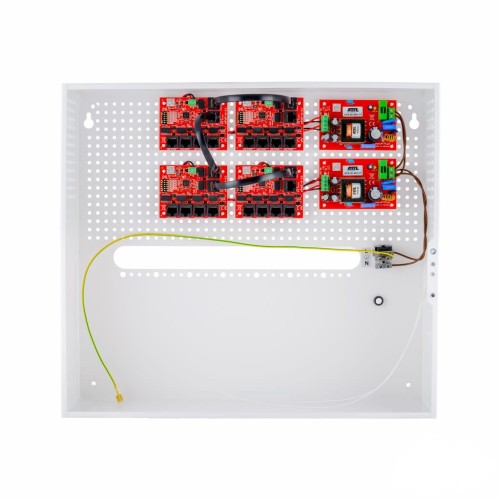

Zestaw do 17 kamer IP, w obudowie wewnętrznej ABOX-H (miejsce na NVR), zasilacz 192W (2x 96W), switch PoE 18 portowy 10/100Mbps (17xPoE + 1xUplink), bezpieczniki elektroniczne, tryb Long Range, typu IP-17-11-H

Najważniejsze cechy i funkcje:
  • możliwość zasilania 17 odbiorników PoE 802.3at/af lub PASSIVE
  • możliwość transmisji danych na 280m (w trybie Long Range)
  • bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
  • możliwość wyłączenia zasilania na wybranych portach PoE
  • wyraźna, optyczna sygnalizacja stanu zasilania, oraz transmisji danych
  • do 70W mocy na porcie LAN_5 PoE IN/OUT
  • do 40W mocy na pozostałych portach PoE
  • łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
  • wysoka sprawność modułu zasilacza (>90%)
  • łatwy i szybki serwis instalacji dzięki modułowej budowie
  • łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
  • montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)
  • miejsce na rejestrator wideo (NVR)
  • możliwość zachowania zapasu kabli wewnątrz obudowy
  • przepusty kablowe z tyłu obudowy
  • dystans do ściany/powierzchni montażowej

W skład zestawu wchodzą:

Uwagi:
  • maksymalne wymiary rejestratora montowanego wewnątrz obudowy: 390x390x60mm
  • zdjęcie z rejestratorem NVR pokazuje przykładową konfigurację urządzeń w obudowie ABOX H

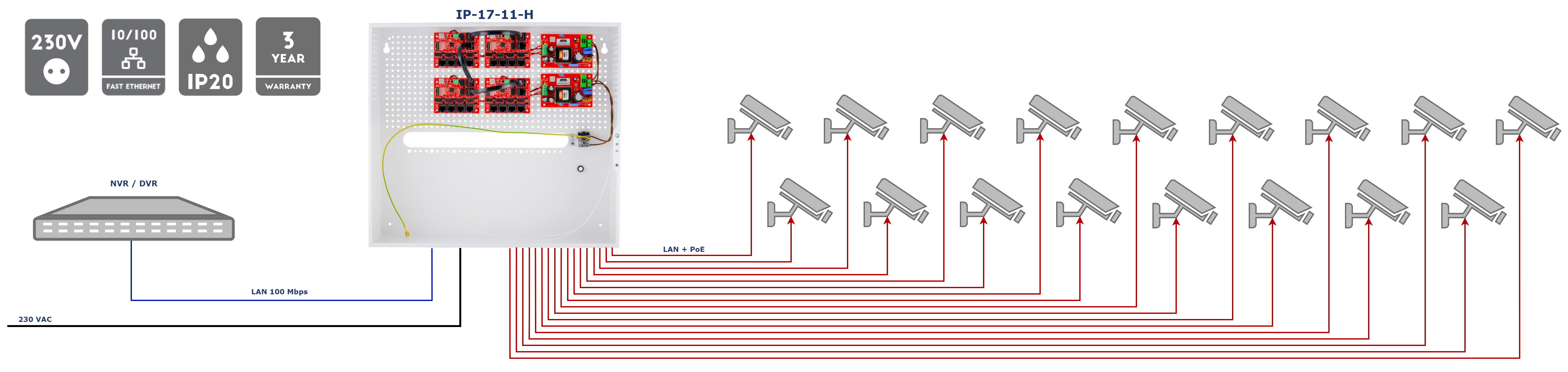

IP-17-11-H to gotowy zestaw, dedykowany do zasilania systemu telewizji przemysłowej IP składającego się z 17 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii.

Zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.

Tryb „Long Range” pozwala na zwiększenie zasięgu transmisji do 280m z wykorzystaniem standardowej skrętki komputerowej UTP.

Switch umożliwia pracę w dwóch trybach: standardowym i przedłużonego zasięgu. Kiedy przełącznik Long Range znajduje się w pozycji OFF wszystkie porty pracują z prędkością 100 Mbps i oferują zasięg sieci Ethernet do 100 metrów. Po przełączeniu dipswicha w pozycję ON zasięg zostaje zwiększony do 280 metrów, a prędkość na portach od 1 do 4 zmniejszona do 10 Mbps. Przepustowość ta jest wystarczająca do sprawnej obsługi jednej kamery. W obu trybach prędkość portów UpLink 5 oraz 6 wynosi 100 Mbps.
Dzięki włączonemu trybowi LongRange zapewniamy większą elastyczność w rozmieszczaniu kamer. Zwiększenie odległości od przełączniku pozwala na łatwiejsze pokrycie dużego obszaru bez konieczności budowy dodatkowych punktów dystrybucyjnych.

Tryb "STANDARD" (MODE = OFF)
LAN 1 ... LAN 4 - 10/100 Mbps PoE OUT, zasięg do 100m
LAN 5 - 10/100 Mbps, PoE IN/OUT zasięg do 100m
LAN 6 - 10/100 Mbps, zasięg do 100m

Tryb "LONG RANGE" (MODE = ON)
LAN 1 ... LAN 4 - 10 Mbps PoE OUT, zasięg do 280m
LAN 5 - 10/100 Mbps, PoE IN/OUT zasięg do 100m
LAN 6 - 10/100 Mbps, zasięg do 100m

Niezależnie od wybranego trybu pracy swich obsługuje ochronę przed zwarciem PoE oraz przepięciami w celu ochrony urządzeń sieciowych. Port 6 UpLink niezależnie od wybranego trybu pracy nie ma  możliwości włączenia zasilania PoE. Pozwala na bezpieczne łączenie różnych segmentów sieci LAN.

Uwagi:
  • Domyślnie tryb LongRange jest wyłączony
  • Zmiana trybów wymaga restartu zasilania
  • Zaleca się wstępne przetestowanie funkcji przed wdrożeniem
  • Nie ma izolacji portów VLAN - niezakłócona komunikacja pomiędzy wszystkimi portami swicha niezależnie od trybu pracy
  • W przypadku znacznych odległości zalecamy zasilanie switcha napięciem 55V z dedykowanego zasilacza APS-90-550-OF lub z użyciem przetwornicy ASUC-100-550-OF w przypadku zestawów buforowych
  • Odległość transmisji jest związana z używanym kablem, zalecany jest kabel Cat5e/6
  • Użycie przewodów niskiej jakości lub CCA bezpośrednio wpływa na znaczne zmniejszenie zasięgu oraz ograniczony budżet PoE dostarczony do kamery

Obudowy wewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu estetycznej zabudowy urządzeń oraz zakończenia okablowania wewnątrz budynków. Wszystkie obudowy wykonywane są z blachy stalowej, lakierowanej proszkowo na półmatowy, biały kolor. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. Każda obudowa wyposażona jest w zamknięcie na śrubę, zdejmowane drzwiczki oraz tamper otwarcia. Dostępne w ofercie modele posiadają specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.

Cena detaliczna (netto):
1555.00 zł
Dane techniczne:
CechaWartość
Porty LAN
18 portów RJ45 10/100Mbps
(17xLAN+PoE, 1xUplink)
Obsługiwane odbiorniki PoE (standard / moc max)
802.3af - do 15,4W LAN_1...LAN_5
802.3at - do 30W LAN_1...LAN_5
PoE PASSIVE - do 70W LAN_5 / do 40W LAN_1...LAN_4
Wyjścia PoE (standard / tryb zasilania)
LAN_1...LAN_5
PoE PASSIVE, mode B (4,5+) (7,8-)
Zabezpieczenie wyjść PoE (nadprądowe / przed zwarciem)
LAN_1...LAN_4
0,75A / elektroniczne (auto-powrót)
LAN_5
1,25A / elektroniczne (auto-powrót)
Mikroprzełączniki SW1
przełącznik 1 "MODE"
- tryb pracy switcha
przełączniki 2...6 "PoE ON/OFF"
- zasilanie PoE na portach LAN_1...LAN_5
Tryb pracy "Standard"
przełącznik 1 "MODE” w pozycji OFF
LAN_1...LAN_6 - zasięg do 100m (10/100Mbps)
Tryb pracy "Long Range"
przełącznik 1 "MODE” w pozycji ON
LAN_1...LAN_4 - zasięg do 280m (10Mbps)
LAN_5...LAN_6 - zasięg do 100m (10/100Mbps)
Zasilacz sieciowy (rodzaj / typ)
impulsowy SMPS / 2x APS-90-480-OF
Zabezpieczenie wyjścia zasilacza (nadprądowe / przed zwarciem)
9A (każdy zasilacz oddzielnie), elektroniczne (po zwarciu może być wymagany restart zasilacza)
Zabezpieczenie termiczne zasilacza
TSD (thermal shutdown) 130°C, wymaga restartu
Zakres napięcia wejściowego zasilacza / zabezpieczenie wejścia
180...240VAC / T3,15A bezpiecznik topikowy F1
Moc wyjściowa zasilacza (ciągła)
2x 96W (192W)
Sprawność zasilacza
92% @180W
Napięcie wyjściowe zasilacza (zasilania kamer PoE)
48V +/-2%
Montaż obudowy
naścienny, otwory montażowe 6mm
Montaż urządzeń wewnątrz obudowy
systemowe otworowanie 4,8mm w rastrze 10,8mm
Zakres temperatur pracy
-10°C...+40°C
Obudowa (typ / materiał / kolor / zabezpieczenie / przepusty kablowe)
ABOX-H / metalowa / biała / tamper otwarcia / tył obudowy, dystans do ściany
Wymiary / masa netto / stopień ochrony
400x450x140mm / 4,5kg / IP20
