IPUPS‑8‑20‑H Zestaw buforowy do 8 kamer IP switch PoE 8P+2G

Ocena: Ocena Ocena Ocena Ocena Ocena 0
Producent: ATTE
Kod produktu: IPUPS‑8‑20‑H
Cena: 1 733,07 zł 1733.07
Cena netto: 1 409,00 zł
Dostępność: Duża ilość
Wysyłka w: 24 godziny
ilość szt.

Opis

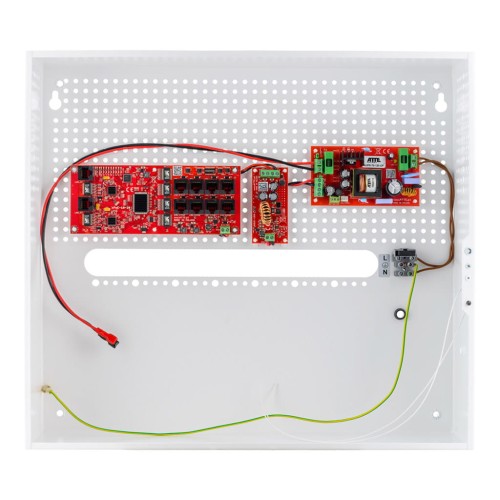

Zestaw buforowy do 8 kamer IP, w obudowie wewnętrznej ABOX-H (1x AKU 18Ah + NVR), zasilacz 72W, switch PoE 10 portowy (8xPoE 10/100Mbps + 2xGigabit Uplink), bezpieczniki elektroniczne

Najważniejsze cechy i funkcje:

  • obsługa kamer 4K Ultra HD
  • możliwość buforowego zasilania 8 odbiorników PoE 802.3at/af lub PASSIVE
  • bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
  • możliwość wyłączenia zasilania na portach PoE
  • wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
  • do 40W mocy na portach PoE (LAN_1 do LAN_8)
  • łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
  • wysoka sprawność modułu zasilacza (90%)
  • dostępne dwie wartości napięcia zasilania: 12VDC i 48VDC
  • łatwy i szybki serwis instalacji dzięki modułowej budowie
  • łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
  • montaż modułów w dowolnej, otworowanej części obudowy (system rastrowy)
  • miejsce na 2 akumulatory 18Ah
  • miejsce na rejestrator wideo (NVR)
  • możliwość schowania zapasu kabli wewnątrz obudowy
  • przepusty kablowe z tyłu obudowy
  • dystans do ściany/powierzchni montażowej

W skład zestawu wchodzą:

1x obudowa ABOX-H

1x zasilacz AUPS-70-120-OF

1x przetwornica ASUC-100-480-OF

1x switch xPoE-10-20A-OF

Uwagi: brak akumulatorów w zestawie maksymalne wymiary rejestratora montowanego wewnątrz obudowy: 390x390x60mm zdjęcie z rejestratorem NVR pokazuje przykładową konfigurację urządzeń w obudowie ABOX-H

IPUPS-8-20-H to gotowy zestaw, dedykowany do buforowego zasilania systemu telewizji przemysłowej IP składającego się z 8 kamer IP.

Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpieniu awarii.

Urządzenie znajduje zastosowanie w systemach wymagających zwiększonej przepustowości sieci takich jak monitoring CCTV 4K Ultra HD. Buforowe zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Dołączenie odpowiednich akumulatorów zapewnia bezprzerwową pracę układu zasilania przy okresowych zanikach zasilania sieciowego.

Obudowy wewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu estetycznej zabudowy urządzeń oraz zakończenia okablowania wewnątrz budynków. Wszystkie obudowy wykonywane są z blachy stalowej, lakierowanej proszkowo na półmatowy, biały kolor. Produkcja z użyciem nowoczesnej linii technologicznej zapewnia najwyższą jakość i precyzję wykonania. Każda obudowa wyposażona jest w zamknięcie na śrubę, zdejmowane drzwiczki oraz tamper otwarcia. Dostępne w ofercie modele posiadają specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy.



Przykłady zastosowań

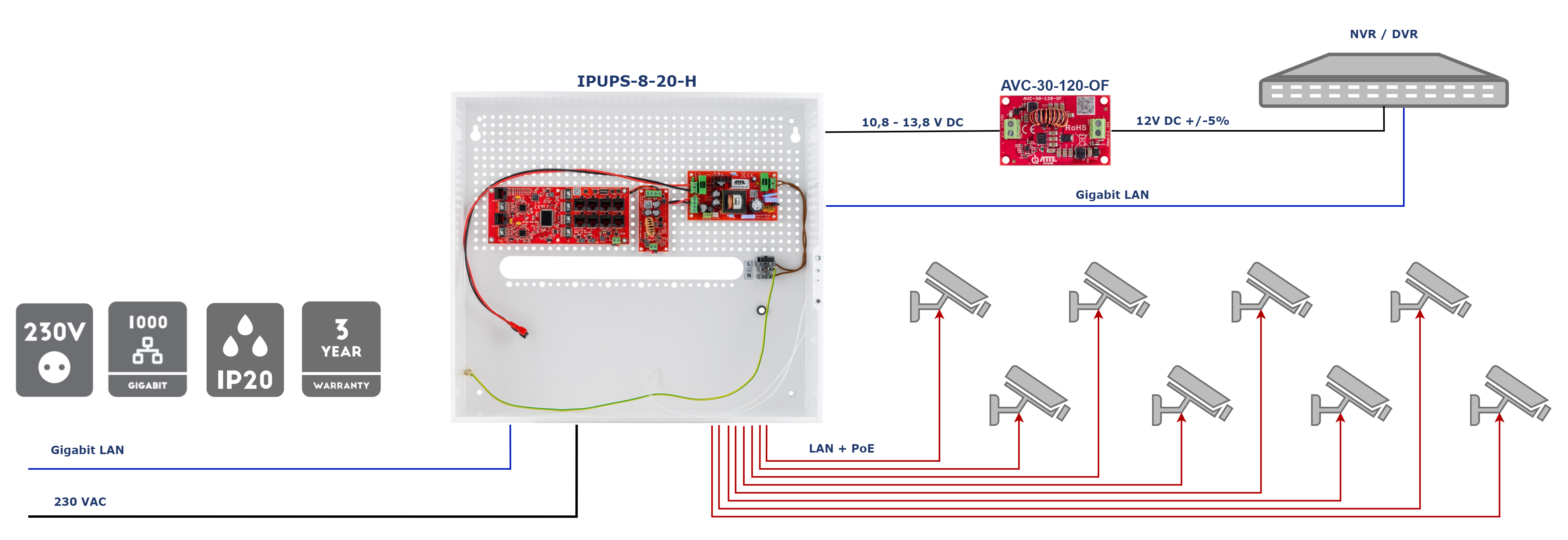

Przykładowe zastosowanie zestawu IPUPS-8-20-H do zasilenia rejestratora razem z 8 kamerami IP PoE

Dane techniczne

Całkowita ilość portów: 8 Portów PoE, 2 Porty UpLink
Porty LAN 10/100Mbps: LAN 1 ... LAN 8
Porty LAN 1000Mbps: LAN G1, LAN G2
Porty LAN + PoE OUT 10/100Mbps: LAN 1 ... LAN 8 PoE Passive
Napięcie wejściowe: 190 ... 260 VAC, 50 Hz
Napięcie wyjściowe PoE: 48 VDC +/- 2%
Maksymalna moc wyjściowa z portu: PoE Passive LAN 1 ... LAN 8 - 40 W
Kontrola zasilania na wyjściu: Przełącznik PoE ON/OFF - pozycje 1...8 (LAN 1...LAN 8)
Zabezpieczenia przepięciowe: LAN 1 ... LAN 8
Zabezpieczenia przeciążeniowe: LAN 1 ... LAN 8 Zabezpieczenie przeciążeniowe 0,9A
Typ zasilacza: Buforowy SMPS
Moc zasilacza - ciągła: 72 W
Sprawność: 90% @60 W
Zabezpieczenie wejścia zasilacza: Bezpiecznik topikowy zwłoczny 3,15 A
Zabezpieczenie wyjścia zasilacza: Elektroniczne zabezpieczenie przeciążeniowe na poziomie 9 A
Zabezpieczenie termiczne zasilacza: TSD 130°C - wymaga restartu zasilacza
Zabezpieczenie obwodu akumulatora: Odłączenie akumulatora dla napięcia poniżej 10,8 V Bezpiecznik topikowy 6,3 A
Uruchomienie przy braku zasilania AC: Przycisk START
Prąd ładowania akumulatora: 1 A lub 2 A
Akumulator: Żelowy lub AGM 12V / 18Ah
Sygnalizacja napięcia z sieci: LED_AC (żółty) - obecność napięcia sieci
Sygnalizacja napięcia wyjściowego: LED 1 (zielony) - obecność napięcia wyjściowego
Sygnalizacja akumulatora: LED 2 (czerwona) - ładowanie akumulatora
Sygnalizacja PoE: LED LAN 1 ... LAN 8 (czerwony) - obecność zasilania PoE
Sygnalizacja transmisji: LED LAN 1 ... LAN 8 (zielony) - link i transmisja danych
Zakres temperatur pracy: -25°C ... +50°C
Wymiary (S x W x G): 450 x 400 x 140 mm
Waga: 4,4 kg
Stopień ochrony: IP20
Obudowa: ABOX-H / blacha stalowa 0,8 mm / biała / wypusty kablowe
Montaż: Montaż naścienny przez otwory montażowe 6 mm
Kod EAN: 5902143690436
Kod PKWiU: 26.30.23.0
Kod HS: 8517 62
Kod CN2020: 8517 62 00
