IP-5-11-L2 Zestaw do 5 kamer IP switch PoE 5P+1UP

Ocena: Ocena Ocena Ocena Ocena Ocena 0
Producent: ATTE
Kod produktu: IP-5-11-L2
Cena: 650,67 zł 650.67
Cena netto: 529,00 zł
Dostępność: Duża ilość
Wysyłka w: 24 godziny
ilość szt.

Opis

Zestaw do 5 kamer IP, w obudowie zewnętrznej ABOX-L2, zasilacz 96W, switch PoE 6 portowy 10/100Mbps (5xPoE + 1xUplink), bezpieczniki elektroniczne, tryb Long Range

Najważniejsze cechy i funkcje:

  • możliwość zasilania 5 odbiorników PoE 802.3at/af lub PASSIVE
  • możliwość transmisji danych na 280m (w trybie Long Range)
  • bezpiecznik elektroniczny niezależnie dla każdego kanału PoE (auto powrót)
  • możliwość wyłączenia zasilania na wybranych portach PoE wyraźna,
  • optyczna sygnalizacja stanu zasilania, oraz transmisji danych
  • do 60W mocy na porcie LAN_5 PoE IN/OUT
  • do 40W mocy na pozostałych portach PoE
  • łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
  • wysoka sprawność modułu zasilacza (>90%)
  • łatwy i szybki serwis instalacji dzięki modułowej budowie
  • łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS montaż modułów w dowolnej, otworowanej części blachy montażowej (system rastrowy)
  • pokrywa i obudowa połączone żyłką w celu ułatwienia serwisu
  • możliwość schowania zapasu kabli wewnątrz obudowy
  • wejście kablami przez zamontowane w obudowie dławnice: 10xM16 oraz 1xM20
  • w komplecie 4 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP56
  • opcjonalny adapter ADD-PMAL umożliwa łatwy montaż obydowy na słupach lub latarniach (sprzedawany oddzielnie)

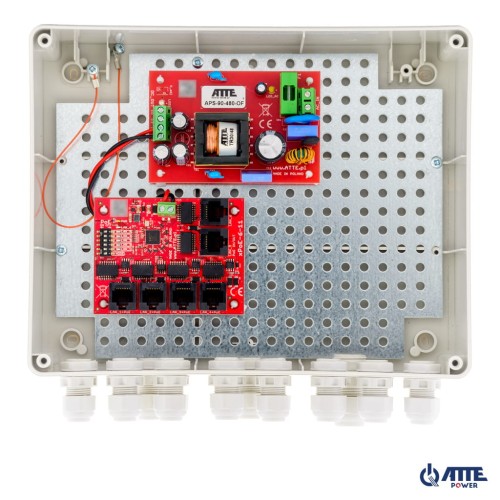

W skład zestawu wchodzą:

1x obudowa ABOX-L2

1x zasilacz APS-90-480-OF

1x switch xPoE-6-11-OF

IP-5-11-L2 to gotowy zestaw, dedykowany do zasilania systemu telewizji przemysłowej IP składającego się z 5 kamer IP. Elektroniczne zabezpieczenia wyjść PoE zapewniają ciągłość pracy całego systemu przy zwarciu, lub przeciążeniu pojedynczych gałęzi zasilania, oraz automatyczny powrót napięcia po ustąpięniu awarii. Zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.

Tryb „Long Range” pozwala na zwiększenie zasięgu transmisji do 280m z wykorzystaniem standardowej skrętki komputerowej UTP. Switch umożliwia pracę w dwóch trybach: standardowym i przedłużonego zasięgu. Kiedy przełącznik Long Range znajduje się w pozycji OFF wszystkie porty pracują z prędkością 100 Mbps i oferują zasięg sieci Ethernet do 100 metrów. Po przełączeniu dipswicha w pozycję ON zasięg zostaje zwiększony do 280 metrów, a prędkość na portach od 1 do 4 zmniejszona do 10 Mbps. Przepustowość ta jest wystarczająca do sprawnej obsługi jednej kamery. W obu trybach prędkość portów UpLink 5 oraz 6 wynosi 100 Mbps.

Dzięki włączonemu trybowi LongRange zapewniamy większą elastyczność w rozmieszczaniu kamer. Zwiększenie odległości od przełączniku pozwala na łatwiejsze pokrycie dużego obszaru bez konieczności budowy dodatkowych punktów dystrybucyjnych.

Tryb "STANDARD" (MODE = OFF)

LAN 1 ... LAN 4 - 10/100 Mbps PoE OUT, zasięg do 100m

LAN 5 - 10/100 Mbps, PoE IN/OUT zasięg do 100m

LAN 6 - 10/100 Mbps, zasięg do 100m



Tryb "LONG RANGE" (MODE = ON)

LAN 1 ... LAN 4 - 10 Mbps PoE OUT, zasięg do 280m

LAN 5 - 10/100 Mbps, PoE IN/OUT zasięg do 100m

LAN 6 - 10/100 Mbps, zasięg do 100m

Niezależnie od wybranego trybu pracy swich obsługuje ochronę przed zwarciem PoE oraz przepięciami w celu ochrony urządzeń sieciowych. Port 6 UpLink niezależnie od wybranego trybu pracy nie ma możliwości włączenia zasilania PoE. Pozwala na bezpieczne łączenie różnych segmentów sieci LAN.

Uwagi:

  • Domyślnie tryb LongRange jest wyłączony
  • Zmiana trybów wymaga restartu zasilania
  • Zaleca się wstępne przetestowanie funkcji przed wdrożeniem Nie ma izolacji portów VLAN - niezakłócona komunikacja pomiędzy wszystkimi portami swicha niezależnie od trybu pracy
  • W przypadku znacznych odległości zalecamy zasilanie switcha napięciem 55V z dedykowanego zasilacza APS-90-550-OF lub z użyciem przetwornicy ASUC-100-550-OF w przypadku zestawów buforowych
  • Odległość transmisji jest związana z używanym kablem, zalecany jest kabel Cat5e/6 Użycie przewodów niskiej jakości lub CCA bezpośrednio wpływa na znaczne zmniejszenie zasięgu oraz ograniczony budżet PoE dostarczony do kamery

Obudowy zewnętrzne serii ABOX stanowią wygodne rozwiązanie problemu ochrony urządzeń oraz połączeń kablowych montowanych w warunkach zewnętrznych. Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i pozostałe, niekorzystne czynniki atmosferyczne. Dostępne w ofercie modele zostały wyposażone w blachę montażową, posiadającą specjalne otworowanie w rastrze 10,8mm. Jest ono kompatybilne z rozstawem otworów montażowych modułów do zabudowy. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części blachy montażowej.



Przykłady zastosowań

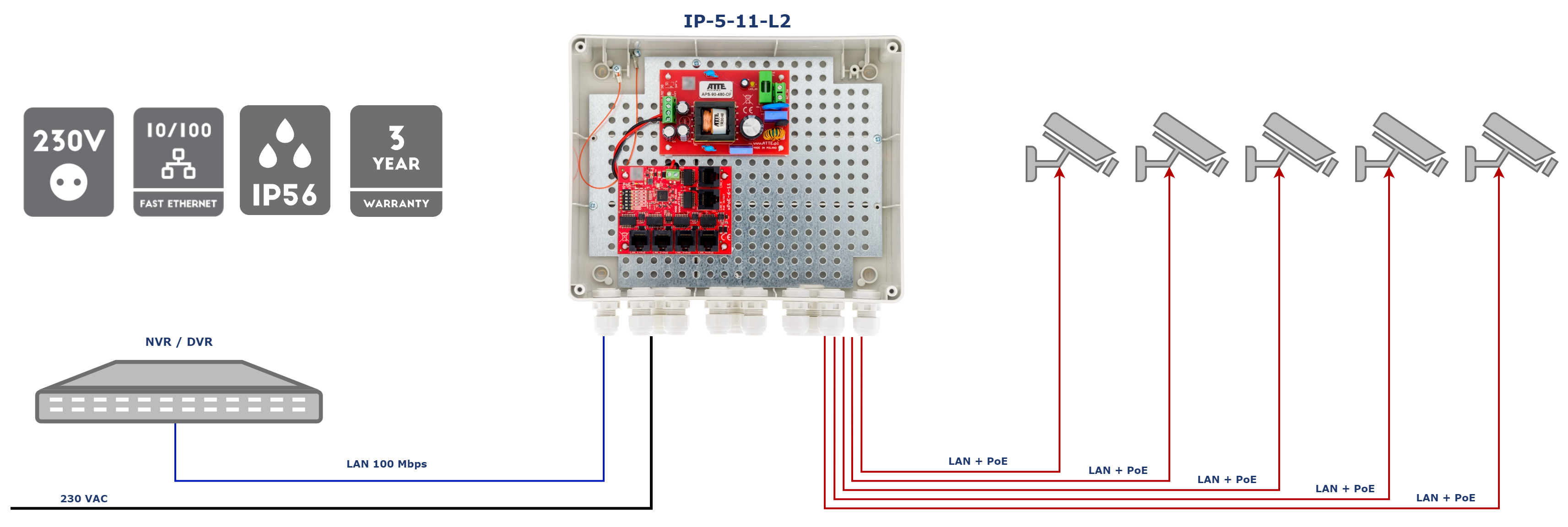

Przykładowe zastosowanie zestawu IP-5-11-L2 do zasilenia 5 kamer IP PoE

Dane techniczne

Całkowita ilość portów: 5 Portów PoE, 1 Port UpLink
Porty PoE OUT: LAN 1 ... LAN 5 PoE Passive
Porty PoE IN/OUT: LAN 5 PoE Passive
Porty LAN 10/100Mbps: LAN 1 ... LAN 6
Porty LAN + PoE OUT 10/100Mbps: LAN 1 ... LAN 5
Porty LAN Long Range: LAN 1 ... LAN 4 - 10Mbps zasięg do 280 m
Napięcie wejściowe: 190 ... 260 VAC, 50 Hz
Napięcie wyjściowe PoE: 48 VDC +/- 2%
Maksymalna moc wyjściowa z portu: PoE Passive LAN 1 ... LAN 4 - 40 W, LAN 5 - 60 W
Kontrola zasilania na wyjściu: Przełącznik PoE ON/OFF - pozycje 2...6 (LAN 1...LAN 5)
Zabezpieczenia przepięciowe: LAN 1 ... LAN 6
Zabezpieczenia przeciążeniowe: LAN 1 ... LAN 4 Zabezpieczenie przeciążeniowe 0,75A LAN 5 Zabezpieczenie przeciążeniowe 1,25A
Typ zasilacza: Sieciowy SMPS
Moc zasilacza - ciągła: 96 W
Sprawność: 92% @90 W
Zabezpieczenie wejścia zasilacza: Bezpiecznik topikowy zwłoczny 3,15 A
Zabezpieczenie wyjścia zasilacza: Elektroniczne zabezpieczenie przeciążeniowe na poziomie 3 A
Zabezpieczenie termiczne zasilacza: TSD 130°C - wymaga restartu zasilacza
Sygnalizacja napięcia z sieci: LED_AC (żółty) - obecność napięcia sieci
Sygnalizacja napięcia wyjściowego: LED 1 (zielony) - obecność napięcia wyjściowego
Sygnalizacja PoE: LED LAN 1 ... LAN 5 (czerwony) - obecność zasilania PoE
Sygnalizacja transmisji: LED LAN 1 ... LAN 6 (zielony) - link i transmisja danych
Zakres temperatur pracy: -25°C ... +50°C
Wymiary (S x W x G): 240 x 190 x 90 mm
Waga: 1 kg
Stopień ochrony: IP56
Obudowa: ABOX-L2 / tworzywo / szary / dławnice 10 x M16, 1 x M20
Montaż: Naścienny, uchwyty montażowe
Kod EAN: 5902143690252
Kod PKWiU: 26.30.23.0
Kod HS: 8517 62
Kod CN2020: 8517 62 00
