IPB-5-10A-S4_1 IPB-6-10-S4_2 TMP

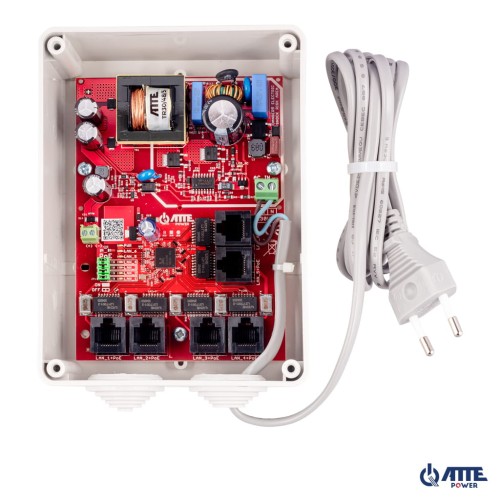

Zestaw do 5 kamer IP, w obudowie zewnętrznej ABOX-S4, switch PoE 6 portowy 10/100Mbps (5xPoE + 1xUplink), zasilanie PoE po 4 parach, zintegrowany zasilacz 55V 90W

Nowa, ulepszona wersja IPB-5-10-S4!

W nowej wersji z literką w nazwie zasilanie PoE przesyłane jest po wszystkich parach kabla UTP co wpływa korzystnie na zmniejszenie spadków napięć. Zwiększony przekrój oraz podwyższone do 55VDC napięcie zasilania pozwala zachować prawidłową wartość napięcia na końcu dłuższych torów dla odbiorników PoE większej mocy. Powyższe właściwości mają bezpośrednie zastosowanie przy wydłużaniu bądź rozgałęzieniu linii z wykorzystaniem aktywnych extenderów IP PoE np. xPoE-3-11A oraz xPoE-4-11A-HS.

Różnice pomiędzy IPB-5-10-S4 oraz wersją IPB-5-10A-S4
  • Napięcie zasilacza: 55VDC (wcześniej 48VDC)
  • Moc zasilacza: 90W (wcześniej 75W)
  • Zasilanie PoE: przesyłane po 4 parach skrętki UTP (wcześniej po 2 parach)

Najważniejsze cechy i funkcje:
  • niewielkie rozmiary
  • możliwość zasilania 5 odbiorników PoE 802.3at/af lub PASSIVE
  • możliwość wyłączenia zasilania na wybranych portach PoE
  • wyraźna optyczna sygnalizacja stanu zasilania oraz transmisji danych
  • do 40W mocy na pojedynczy port PoE (sumarycznie 90W budżetu mocy)
  • łatwe i szybkie uruchomienie bez koniczności konfiguracji parametrów
  • wysoka sprawność zintegrowanego zasilacza (>90%)
  • dodatkowe złącze śrubowe ułatwia "podebranie" zasilania 55VDC do innych urządzeń
  • łatwa rozbudowa i skalowanie systemu poprzez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS
  • możliwość zachowania zapasu kabli wewnątrz obudowy
  • wejście kablami przez zamontowane w obudowie gumowe zaślepk: 2x29mm
  • możliwość wprowadzenia przewodów z zarobionymi wtykami (po nacięciu zaślepki)
  • w komplecie kabel zasilający oraz 2 uchwyty umożliwiające montaż obudowy bez naruszania stopnia ochrony IP55

Uwagi:

Obudowa ABOX-S4 jest dedykowana wyłącznie do tego produktu i nie jest dostępna w sprzedaży oddzielnie.

IPB-5-10A-S4 został zaprojektowany jako kompletne, zintegrowane rozwiązanie zasilania niewielkich systemów telewizji przemysłowej IP. Urządzenie nadaje się do montażu zaraz po wyjęciu z pudełka, a obudowa o klasie odporności IP55 daje swobodę montażu wewnątrz, lub na zewnątrz budynku. Wysokiej jakości tworzywo sztuczne zapewnia odporność na promieniowanie UV i pozostałe, niekorzystne czynniki atmosferyczne.

Zestawy ze switchem PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE. Wersja "Basic" (IPB) oznacza, że urządzenie należy do linii produktów o podstawowej funkcjonalności i możliwie prostej konstrukcji.



Cena detaliczna (netto):
299.00 zł
Dane techniczne:
CechaWartość
Porty LAN
6 portów RJ45 10/100Mbps (auto MDI-MDIX, autonegocjacja)
5 x PoE, 1 x UPLINK
Funkcje portów 1/2
LAN 1 ... LAN 5:
WYJŚCIE PoE (zasilanie odbiorników): PASSIVE (do 40W), 802.3at (do 30W), 802.3af (do 15W)
PINY PoE: 1,2 (V-) 3,6 (V+) 4,5 (V+) 7,8 (V-)
LAN 6:
UPLINK (brak zasilania PoE)
Funkcje portów 2/2
CON2 (+) (-):
Wyjście zasilania 55VDC
CON1 AC_IN:
Zasilanie sieciowe 230VAC
Sprawność

93% @90W

Napięcie wyjściowe
55V +/- 2%, dostępne na złączu śrubowym CON2
Moc zasilacza
90 W - ciągła
Napięcie zasilania
190 ... 260 VAC, 50 Hz
Zabezpieczenie wejścia zasilacza
Bezpiecznik topikowy zwłoczny 3,15A
Zabepiecznie przepięciowe
Zabezpieczenie wyjścia zasilacza
Elektroniczne zabezpieczenie przeciążeniowe na poziomie 3A (automatyczny powrót po zwarciu)
Zabezpieczenie przepięciowe
Zabezpieczenie termiczne zasilacza
TSD (thermal shutdown) 130°C - wymaga restartu zasilacza
Zabezpieczenie portów
LAN 1 ... LAN 6
Zabezpieczenie przeciwprzepięciowe
LAN 1...LAN 5
Zabezpieczenie przeciwzwarciowe 0,75A @25°C, 0,45A @50°C (wymaga restartu zasilania)
Sygnalizacja pracy
LED_AC (biały) - napięcie sieciowe AC
LED PWR (biały) - napięcie wyjściowe DC
LED LAN 1 ... LAN 6 (zielony) - link i transmisja danych
LED w złączach RJ45 LAN 1 ... LAN 5 (czerwony) - zasilanie PoE na porcie
Kontrola zasilania na portach
Zworki PoE (LAN 1 ... LAN 4):
PoE WYŁĄCZONE  - brak zworki (LED wewnątrz portu nie świeci)
PoE ZAŁĄCZONE - zworka założona (LED wewnątrz portu świeci)
LAN 5 - brak kontroli zasilania (PoE zawsze obecne)
Konstrukcja obudowy
Obudowa ABOX-S4
Materiał bezhalogenowy, odporny na promieniowanie UV
Kolor szary (RAL7035)
Zamontowane zaślepki gumowe 2 x 29 mm
Montaż obudowy
Naścienny, uchwyty montażowe
Stopień ochrony
IP55
Temperatura pracy
-25 ... +50°C
Wymiary (S x W x G)
110 x 160 x 70 mm
Waga
0,43 kg
Przykłady zastosowań:
Przykładowa konfiguracja IPB-5-10A-S4 z wyniesionym punktem kamerowym
Przykładowa konfiguracja IPB-5-10A-S4 z wyniesionym punktem kamerowym
