xCOAX4-SET Zestaw aktywnych konwerterów do transmisji Ethernet oraz PoE po koncentryku
Opis
xCOAX4-SET to zestaw aktywnych konwerterów do transmisji danych z sieci Ethernet oraz zasilania PoE poprzez przewód koncentryczny wykorzystywany w monitoringu analogowym. Zestaw umożliwia montaż kamer lub innych urządzeń IP PoE w miejscach, gdzie wymiana istniejącego okablowania jest niemożliwa bądź nieopłacalna.
Podstawowym zastosowaniem konwerterów xCOAX4-SET jest montaż kamer IP PoE za pomocą przewodów koncentrycznych stosowanych w instalacjach analogowych.
Moduł xCOAX4-SW zasila się z dowolnego switcha PoE (port RJ45) i za pośrednictwem przewodu koncentrycznego, umożliwia dwukierunkową komunikację sieciową oraz zasilanie modułu xCOAX4-CAM. Kamerę IP lub dowolne urządzenie sieciowe można dołączyć do portu RJ45 modułu xCOAX4-CAM na końcu linii.
Przy zastosowaniu przewodu koncentrycznego możemy uzyskać zasięg transmisji:
- do 1000m dla przepustowości 10Mbps
- do 500m dla przepustowości 100Mbps
Maksymalna odległość transmisji danych oraz zasilania PoE jest zależna od długości i przekroju zastosowanych przewodów oraz jakości zastosowanych złącz BNC. Duży wpływ na stabilność transmisji ma obecność innych przewodów w trasie kablowej oraz dodatkowe połączenia pośrednie. Maksymalna długość przewodu koncentrycznego to 1000m. W przypadku niskiej jakości przewodu prędkość transmisji może zostać obniżona do 10Mbps co zostanie zasygnalizowane zapaleniem diody LED 10M przy złączu sieciowym.
Transmisja, przepustowość oraz kontrola napięcia jest sygnalizowana poprzez diody LED:
- PWR - Urządzenie jest zasilane
- LED LINK - Sygnalizacja transmisji pomiędzy modułami
- LED 10M - Dostępna przepustowość to 10Mbps
- LED LV - Low voltage, niskie napięcie (<44V) na urządzeniu
LED LV zatrzaskuje się i sygnalizuje spadek napięcia na odbiorniku XCOAX-CAM poniżej 44V DC. Można ją zresetować poprzez zdjęcie i ponowne podania zasilania. Jej zapalenie sygnalizuje konieczność zweryfikowania poprawności zasilania zestawu. Spadek napięcia poniżej 44V DC może stanowić przyczynę niestabilnej pracy lub uniemożliwi uruchomienie po restarcie odbiorników PoE podłączonych do XCOAX-CAM.
Moduły xCOAX4-SET posiadają możliwość zasilania z zewnętrznych zasilaczy poprzez dodatkowe złącza śrubowe POWER. Dla poprawnego zasilania odbiorników PoE napięcie musi być wyższe niż 44V.
Najważniejsze cechy i funkcję:
- możliwość transmisji Ethernet za pomocą przewodu koncentrycznego
- transmisja na poziomie 100Mbps do 500m oraz 10Mbps do 1000m
- możliwość zasilania ze switcha PoE w standardzie 802.3af, 802.3at lub PoE Passive (port PoE IN)
- czytelna sygnalizacja stanu pracy, przepustowości oraz transmisji.
- niewielki rozmiar urządzenia umożliwiający montaż w niewielkich przestrzeniach np.: w podstawie kamery.
- niski pobór mocy urządzenia (< 1,35W)
- łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
- szeroki zakres temperatur pracy
Urządzenie posiada stopień ochrony IP20, aby zapewnić ochronę przed wpływem czynników atmosferycznych oraz kondensacją wilgoci, wymagane jest zastosowanie odpowiedniej obudowy (minimum IP44).
Jeśli urządzenie będzie zastosowane w niewielkiej przestrzeni jest możliwe nacięcie i wyłamanie uchwytów montażowych podstawki w celu zmniejszenia wymiarów modułu.
xCOAX4-SET jest wyposażony w uniwersalną podstawkę montażową, która umożliwia montaż na kilka sposobów:
- z użyciem kołków montażowych na rastrze 10.8mm, jaki jest we wszystkich obudowach ABOX
- z użyciem kołków montażowych do adapterów RACK 19” oraz RACK 10”
- poprzez przykręcenie przez dodatkowe otwory do dowolnej płaskiej powierzchni
- stosując dodatkowy adapter ADD-TH35 można zamontować moduł na szynie TH35 (DIN)
Uwagi instalacyjne
- Jeżeli nie udało się ustanowić połączenia należy zweryfikować jakość złączy BNC na końcach toru XCOAX. Dodatkowe połączenia oraz rozgałęzienia toru XCOAX mogą uniemożliwiać nawiązanie stabilnej transmisji. Należy zweryfikować ich poprawność i usunąć niepotrzebne.
- Przepustowość urządzenia jest ustawiana automatycznie w zależności od stabilności połączenia.
Przykłady zastosowań

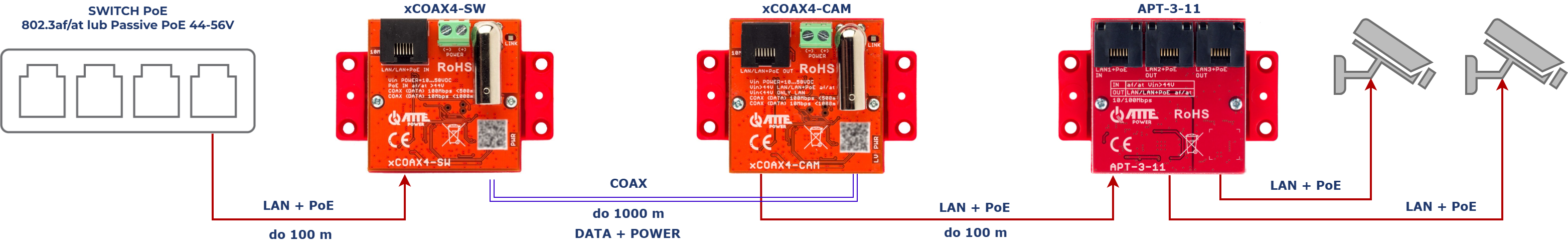

Podstawowe zastosowanie xCOAX4-SET do zasilania kamery IP PoE za pomocą przewodu koncentrycznego.
Podstawowe zastosowanie xCOAX4-SET do transmisji danych w sieci ETHERNET po kablu koncentrycznym.
Zastosowanie xCOAX4-SET do zasilania kamery IP PoE używając zasilacza zewnętrznego.
Zastosowanie xCOAX4-SET do transmisji danych w sieci ETHERNET po kablu koncentrycznym.
Dane techniczne
Całkowita ilość portów: | 2 Port PoE, 2 Port BNC (żeński) |
Port PoE IN: | LAN/LAN + PoE IN 802.3af/at, PoE Passive |
Porty PoE OUT: | LAN/LAN + PoE OUT 802.3af/at/bt60 |
Porty LAN 10/100Mbps: | LAN/LAN + PoE IN, LAN/LAN + PoE OUT |
Porty LAN + PoE OUT 10/100Mbps: | LAN/LAN + PoE OUT |
Napięcie wejściowe: | 10 ... 58 V (do zasilania odbiorników PoE Vin>44V DC) |
Napięcie wyjściowe PoE: | Vout = Vin (44... 58 V) |
Maksymalna moc wyjściowa z portu: | LAN/LAN + PoE OUT - 60 W |
Pobór mocy: | 1,35 W (cały tor) |
Kontrola zasilania na wyjściu: | Autonegocjacja |
Zabezpieczenia przepięciowe: | Porty LAN i BNC |
Zabezpieczenia przeciążeniowe: | xCOAX4-SW - Zabezpieczenie przed zwarciem z autopowrotem |
Długość przewodu koncentrycznego: | < 1000m - xCOAX4-SW do xCOAX4-CAM |
Sygnalizacja toru koncentrycznego: | LED LINK przy złączu BNC (zielony) - link i transmisja danych w torze COAX |
Sygnalizacja zasilania: | LED PWR - obecność zasilania |
Sygnalizacja PoE: | LED port RJ45 (żółty) - obecność zasilania PoE |
Sygnalizacja transmisji: | LED port RJ45 (zielony) - link i transmisja danych |
Sygnalizacja przepustowości LAN: | LED 10Mb – transmisja LAN w torze XCOAX z prędkością 10Mbps |
Sygnalizacja niskiego napięcia: | LED LV Dioda sygnalizacyjna LowVoltage |
Zakres temperatur pracy: | -25°C ... +65°C |
Wymiary (S x W x G): | 51(73) x 51 x 23 mm |
Waga: | 0,06 kg |
Stopień ochrony: | IP20 |
Konstrukcja obudowy: | Uniwersalna podstawa montażowa |
Montaż: | Kołki montażowe, dostępne dodatkowe adaptery do szyny TH-35 oraz RACK |
Kod EAN: | 5902143691464 |
Kod PKWiU: | 26.30.23.0 |
Kod HS: | 8517 62 |
Kod CN2020: | 8517 62 00 |
