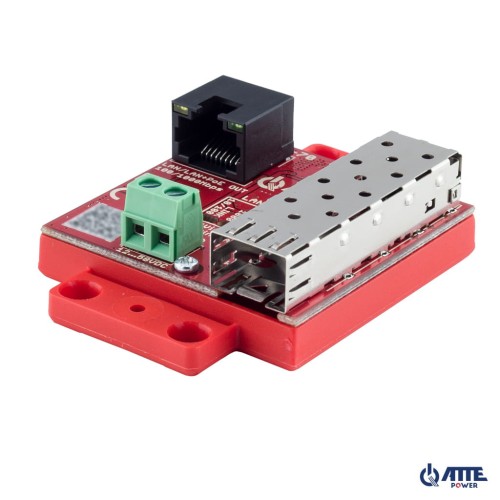

xFIBER-2-70 Gigabitowy media konwerter Ethernet - SFP
4
Opis
Gigabitowy media konwerter Ethernet - SFP, PoE OUT 802.3at/af/passive. 1x LAN 10/100/1000 Mbps oraz 1x SFP 1000 Mbps
Najważniejsze cechy i funkcje:
- autonegocjacja 10/100/1000 na porcie LAN + PoE
- zasilanie przez złącze śrubowe (Vin) szeroki zakres napięcia wejściowego
- łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
- bardzo niski pobór mocy (< 1,5W)
- niewielkie rozmiary modułu
xFIBER-2-70 jest gigabitowym konwerterem Ethernet - SFP dedykowanym do systemów telewizji przemysłowej IP. Pozwala na zmianę medium transmisyjnego ze skrętki miedzianej UTP na światłowód i odwrotnie. Stosując dowolną kompatybilną ze standardem IEEE 802.3z wkładkę SFP mamy możliwość dostosowania parametrów toru optycznego do wymogów instalacji (np. współpraca z światłowodami jednomodowymi lub wielomodowymi).
W połączeniu z zasilaczami APS/AUPS oraz ekstenderami APT/xPoE umożliwia łatwą budowę punktów dystrybucyjnych dla rozległych instalacji CCTV opartych o okablowanie światłowodowe.
Moduł może być zasilany wyłącznie poprzez złącze śrubowe napięciem z zakresu 12-58VDC. Port gigabit LAN może obsługiwać urządzenia zasilane z PoE
pracujące w standardzie 802.3af/at oraz PASSIVE (dla Vin >44VDC). Po podłączeniu odbiornika następuje automatyczna identyfikacja i wybór odpowiedniego standardu zasilania PoE.
Niewielkie rozmiary umożliwiają zabudowę urządzenia w dowolnej obudowie, jednak najwygodniejszym sposobem montażu, są dedykowane obudowy serii ABOX, oraz blachy montażowe, wyposażone w otworowanie systemowe w rastrze 10,8mm. Systemowe rozwiązanie pozwala na pionowy lub poziomy montaż wybranych urządzeń w dowolnej, otworowanej części obudowy lub blachy montażowej.
Uwaga! wkładki SFP należy zakupić oddzielnie (ATTE nie posiada wkładek w ofercie) nie współpracuje z wkładkami SFP w standardzie IEEE 802.3u 100Base-FX
Przykłady zastosowań
Przykład zastosowania xFIBER-2-70 jako punktu dystrybucji dla jednej kamery IP PoE
Przykład zastosowania xFIBER-2-70 oraz xPoE-3-11A w punkcie dystrybucyjnym z podtrzymaniem zasilania
Pliki do pobrania:
Dane techniczne
| Całkowita ilość portów: | 1 Port PoE OUT, 1 Port SFP |
| Porty PoE OUT: | LAN/LAN + PoE OUT |
| Porty LAN 1000Mbps: | LAN/LAN + PoE OUT |
| Porty LAN + PoE OUT 1000Mbps: | LAN/LAN + PoE OUT |
| Napięcie wejściowe: | 12 ... 58 V |
| Zabezpieczenia przepięciowe: | LAN/LAN + PoE OUT, CON1 |
| Sygnalizacja przepustowości LAN: | LAN LINK 10/100 (zielony) - Transmisja 10/100 Mbps LAN LINK 1000 (zielony) - Transmisja 1000 Mbps |
| Sygnalizacja aktywności światłowodu: | FIBER ACT (zielony) - aktywność na porcie SFP |
| Sygnalizacja transmisji światłowodu: | FIBER LINK (zielony) - zestawienie transmisji na porcie SFP |
| Sygnalizacja zasilania: | LED PWR (biały) - obecność zasilania |
| Sygnalizacja PoE: | LAN LED (żółta) - obecność zasilania PoE |
| Sygnalizacja transmisji: | LAN ACT (zielony) - aktywność na porcie LAN |
| Zakres temperatur pracy: | -25°C ... +65°C |
| Wymiary (S x W x G): | 51 x 51(73) x 21 mm |
| Waga: | 0,029 kg |
| Stopień ochrony: | IP20 |
| Konstrukcja obudowy: | Uniwersalna podstawa montażowa |
| Montaż: | Kołki montażowe, dostępne dodatkowe adaptery do szyny TH-35 oraz RACK |
| Kod EAN: | 5902143691327 |
| Kod PKWiU: | 26.30.23.0 |
| Kod HS: | 8517 62 |
| Kod CN2020: | 8517 62 00 |
