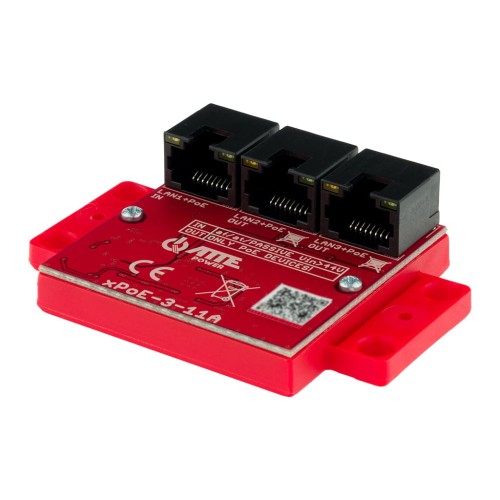

Switch PoE 3 portowy 10/100Mbps, extender (1xPoE IN 802.3at/af + 2xPoE OUT), zasilany z PoE (max 40W), sekwencyjny start PoE OUT

Urządzenie jest nowszą, ulepszoną wersją modelu xPoE-3-11. Na podstawie Waszych sugestii oraz naszych własnych obserwacji i testów nowa wersja z literką  A została wzbogacona o kilka funkcjonalnych modyfikacji:
  • wprowadzono usprawnienia w układzie zasilania PoE IN
  • dodano sekwencyjny start wyjść PoE OUT (podczas uruchamiania i po zwarciu)
  • zmniejszono maksymalny pobór mocy (poniżej 0,5W)

Najważniejsze cechy i funkcje:

  • miniaturowa konstrukcja umożliwia montaż w podstawie kamery
  • zasilany z innego switcha PoE w standardzie 802.3at, 802.3af lub Passive (port PoE IN)
  • możliwość zasilania do 2 odbiorników PoE 802.3at/af lub Passive (porty PoE OUT)
  • zasilanie kaskadowe (jeden switch zasila kolejne)
  • wzmacnia i rozdziela sygnał sieciowy (w pełni funkcjonalny switch 100Mbps)
  • do 40W sumarycznej mocy
  • łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
  • szeroki zakres temperatur pracy
  • bardzo niski pobór mocy (< 0,5 W)
  • sekwencyjny start wyjść PoE

xPoE-3-11A został zaprojektowany jako extender (repeater) sieci LAN oraz zasilania PoE. Regeneruje sygnał sieciowy i  przenosi zasilanie PoE na wybrane wyjścia. Najczęściej stosowany jako "wzmacniacz" do przedłużania sieci na odcinkach dłuższych niż 100m. Dodatkowo nadaje się idealnie jako "aktywny rozdzielacz" w sytuacjach, gdy na jednym przewodzie potrzebujemy uruchomić kilka odbiorników PoE (np. kilka kamer IP), lub gdy potrzebujemy stworzyć dodatkowe odgałęzienie sieciowe.

Niezarządzalne switche i extendery PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE Passive.

Przemyślana konstrukcja urządzenia sama w sobie stanowi obudowę. Połączenie laminatu z frezowanym poliwęglanem zapewnia osłonę oraz izolację przy możliwie jak najmniejszych gabarytach urządzenia. Układ złącz RJ-45 również nie jest przypadkowy - dzięki niemu wpięte wtyki RJ45 nie zajmują dodatkowego miejsca.

Pamiętaj o kwestiach, na które nie mamy wpływu...

Sumaryczna moc pobierana przez podłączone do extendera kamery (odbiorniki PoE) nie może przekroczyć budżetu mocy oferowanego przez switch zasilający całą linię:
  • dla standardu 802.3af jest to ok. 13W dostępne na extenderze
  • dla standardu 802.3at jest to ok. 25W dostępne na extenderze
  • dla PoE Passive jest to maksymalnie 40W dostępne na extenderze
Uwzględnij oświetlacze IR - załączają się w nocy zwiększając znacząco pobór mocy. Uwzględnij także straty w przewodzie zasilającym - zależą od jego przekroju, długości oraz wartości napięcia na linii PoE



Cena detaliczna (netto):
169.00 zł
Dane techniczne:
CechaWartość
Porty LAN
3 porty RJ45 10/100Mbps (auto MDI-MDIX, autonegocjacja)
1 x LAN+PoE IN
2 x LAN+PoE OUT
Funkcje portów
LAN 1
WEJŚCIE PoE (zasilanie switcha): Passive (do 40W) lub 802.3at (do 30W) lub 802.3af (do 15W)
PINY PoE: 1,2 (V+/-) 3,6 (V+/-) oraz/lub 4,5 (V+/-) 7,8 (V+/-)
Funkcje portów
LAN 2
WYJŚCIE PoE (zasilanie kolejnego extendera lub kamery): Passive
PINY PoE: 1,2 (V-) 3,6 (V+) 4,5 (V+) 7,8 (V-)
LAN 3
WYJŚCIE PoE (zasilanie kamery): Passive
PINY PoE: 4,5 (V+) 7,8 (V-)
Funkcje portów
LAN2...LAN3
Sekwencyjne załączanie wyjść PoE: LAN2...LAN3 (podczas uruchamiania lub po zwarciu)
Wybór standardu PoE (at/af)
LAN1 (PoE IN): automatyczny, domyślnie 802.3at jeżeli obsługiwany przez switch zasilający
Napięcie zasilania
LAN1:
44 ... 56 VDC (Vin)
Napięcie wyjściowe
Vout = Vin
Pobór mocy
0,5 W
Zabezpieczenia portów
LAN 1 ... LAN 3:
Zabezpieczenie przepięciowe

LAN 1:
Zabezpieczenie przeciążeniowe 1A z auto powrotem
Sygnalizacja pracy
LED w złączach RJ45:
LAN 1 (żółta) - zasilanie urządzenia
LAN 2 ... LAN 3 (żółta) - obecność zasilania PoE
LAN 1 ... LAN 3 (zielony) - link i transmisja danych
Konstrukcja obudowy
Poliwęglan
Temperatura pracy
-25°C...+65°C
Stopień ochrony
IP20
Wymiary
51 x 51 x 23 mm
Waga
0,042kg
Przykłady zastosowań:
xPoE-3-11 #01
Podstawowe zastosowanie urządzenia - gdy potrzebujemy zamontować na jednej skrętce UTP kolejną kamerę IP w miejscu już istniejącej lub odgałęzić sieć i zasilanie PoE do kolejnego punktu..
xPoE-3-11 #01
Kilka rzeczywistych zdjęć urządzenia...
cd...
FAQ - najczęściej zadawane pytania:
Pytanie:
Czym xPoE-3-11A różni się od xPoE-3-10?
Odpowiedź:
1) jest nieznacznie większy od xPoE-3-10 2) może być zasilany z dowolnego switcha 802.3af/at oraz PoE Passive (xPoE-3-10 wyłącznie ze switcha / adaptera PoE Passive) 3) zakres napięcia wejściowego 44 ... 56V (xPoE-3-10 pracuje w zakresie 10 ... 56V) 4) wersja 3-11A obsługuje sekwencyjny start portów PoE OUT
Pytanie:
Czym różni się wersja xPoE-3-11 od wersji xPoE-3-11A?
Odpowiedź:
1) wprowadzono usprawnienia w układzie zasilania PoE IN 2) dodano sekwencyjny start wyjść PoE OUT (podczas uruchamiania i po zwarciu) 3) zmniejszono maksymalny pobór mocy (poniżej 0,5W)
