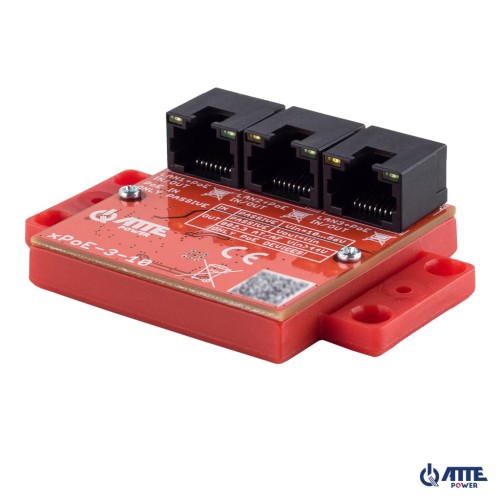

Switch PoE 3 portowy 10/100Mbps, extender (3xPoE IN/OUT PASSIVE), zasilany z PoE (max 70W)
Ważne!
Wersja xPoE-3-10 może być zasilana WYŁĄCZNIE ze switcha lub adaptera PoE PASSIVE oraz wszystkich urządzeń produkcji ATTE Power.
Jeżeli posiadasz przełącznik PoE pracujący w standardzie 802.3af/at skorzystaj z wersji xPoE-3-11
Najważniejsze cechy i funkcje:
- miniaturowa konstrukcja umożliwia montaż w puszce pod kamerą
- zasilany z innego switcha PoE Passive
- rozdziela zasilanie do 2 kamer PoE 802.3at/af
- jedno urządzenie może zasilać kolejne (Atte Power Tree)
- wzmacnia i rozdziela sygnał sieciowy (w pełni funkcjonalny switch 100Mbps)
- do 70W sumarycznej mocy na wszystkie porty
- łatwe i szybkie uruchomienie bez konieczności konfiguracji parametrów
- szeroki zakres temperatur pracy
- bardzo niski pobór mocy (< 1W)
xPoE-3-10 został zaprojektowany jako extender (repeater) sieci LAN oraz zasilania PoE. Regeneruje sygnał sieciowy i przenosi zasilanie PoE na wybrane wyjścia. Najczęściej stosowany jako "wzmacniacz" do przedłużania sieci na odcinkach dłuższych niż 100m. Dodatkowo nadaje się idealnie jako "aktywny rozdzielacz" w sytuacjach, gdy na jednym kablu potrzebujemy uruchomić kilka odbiorników PoE (np. kilka kamer IP), lub gdy potrzebujemy stworzyć dodatkowe odgałęzienie sieciowe.
Niezarządzalne switche i extendery PoE przeznaczone są do współpracy z kamerami IP oraz innymi urządzeniami sieciowymi zasilanymi w standardzie PoE 802.3at/af oraz PoE PASSIVE.
Przemyślana konstrukcja urządzenia sama w sobie stanowi obudowę. Połączenie laminatu z frezowanym poliwęglanem zapewnia osłonę, izolację przy możliwie jak najmniejszych gabarytach urządzenia. Ustawienie złącz RJ-45 również nie jest przypadkowe - dzięki niemu wpięte kable nie zajmują dodatkowego miejsca.
Cena detaliczna (netto):
149.00 zł Dane techniczne:
| Cecha | Wartość |
|---|---|
Porty LAN
|
3 porty RJ45 10/100Mbps (auto MDI-MDIX, autonegocjacja)
|
Funkcje portów
| LAN 1 ... LAN 3: WEJŚCIE PoE (zasilanie switcha): PASSIVE (do 70W @55V) PINY PoE: 4,5 (V+) 7,8 (V-) |
Funkcje portów
| LAN 1 ... LAN 3: WYJŚCIE PoE (zasilanie odbiorników PoE): PASSIVE (do 70W), 802.3af (do 15,4W), 802.3at (do 30W) PINY PoE: 4,5 (V+) 7,8 (V-) |
Napięcie zasilania
|
10 ... 56 VDC (Vin)
|
Napięcie wyjściowe
| Vout = Vin Uwaga! Dla odbiorników PoE 802.3at/af Vin > 44VDC |
Pobór mocy
|
0,8 W
|
Zabezpieczenia portów
| LAN 1 ... LAN 3: Zabezpieczenie przepięciowe |
Sygnalizacja pracy
| LED w złączach RJ45: LAN 1 ... LAN 3 (żółta) - obecność zasilania PoE na porcie LAN 1 ... LAN 3 LAN 1 ... LAN 3 (zielony) - link i transmisja danych na porcie LAN 1 ... LAN 3 |
Konstrukcja obudowy
|
Poliwęglan
|
Temperatura pracy
| -25°C...+65°C |
Stopień ochrony
|
IP20
|
Wymiary
| 51 x 47 x 21 mm |
Waga
| 0,035kg |
Przykłady zastosowań:

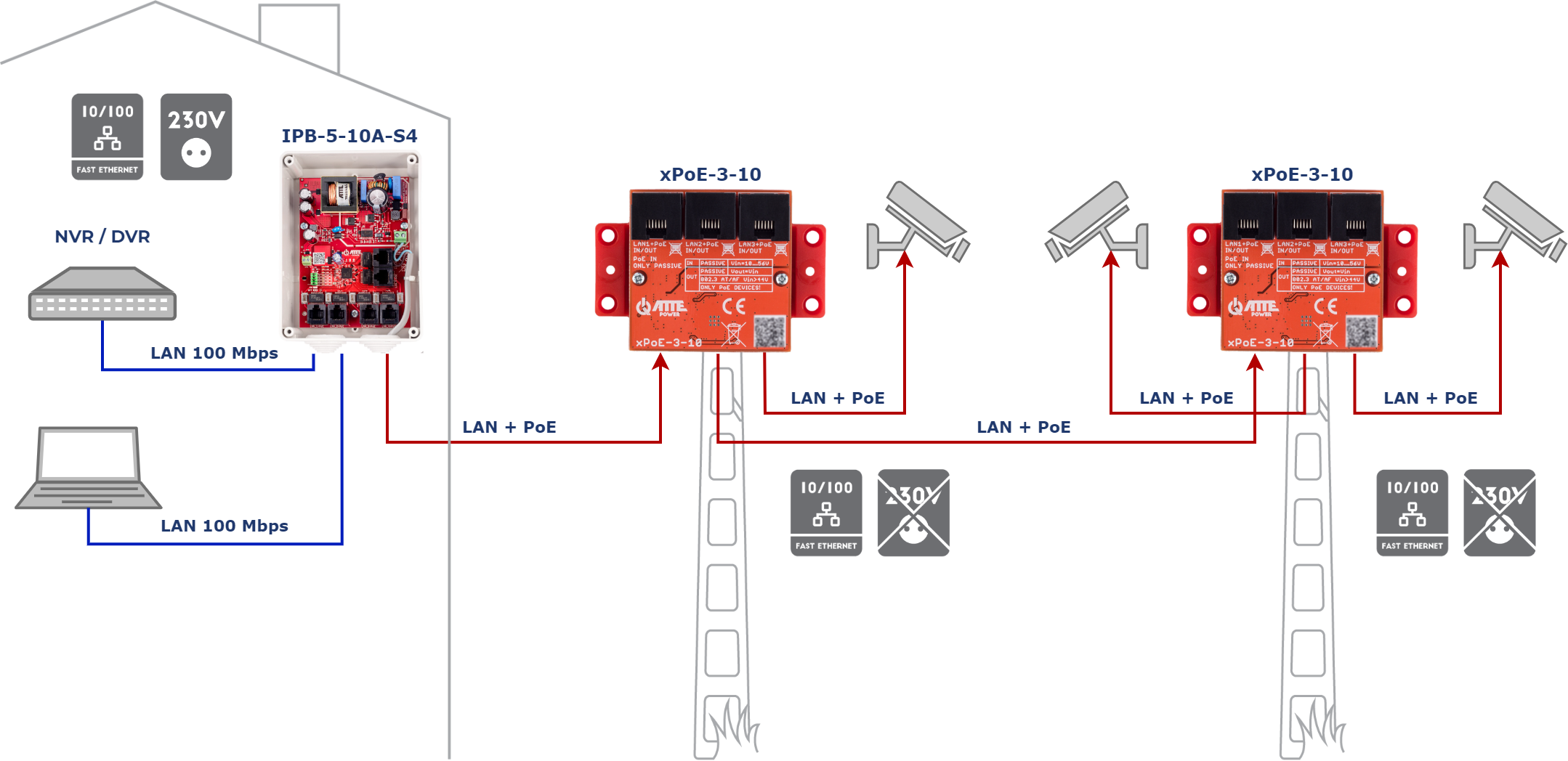

Przykład zastosowania xPoE-3-10
Podstawowe zastosowanie urządzenia - gdy potrzebujemy zamontować na jednej skrętce UTP kolejną kamerę IP w miejscu już istniejącej lub odgałęzić sieć i zasilanie PoE do kolejnego punktu..

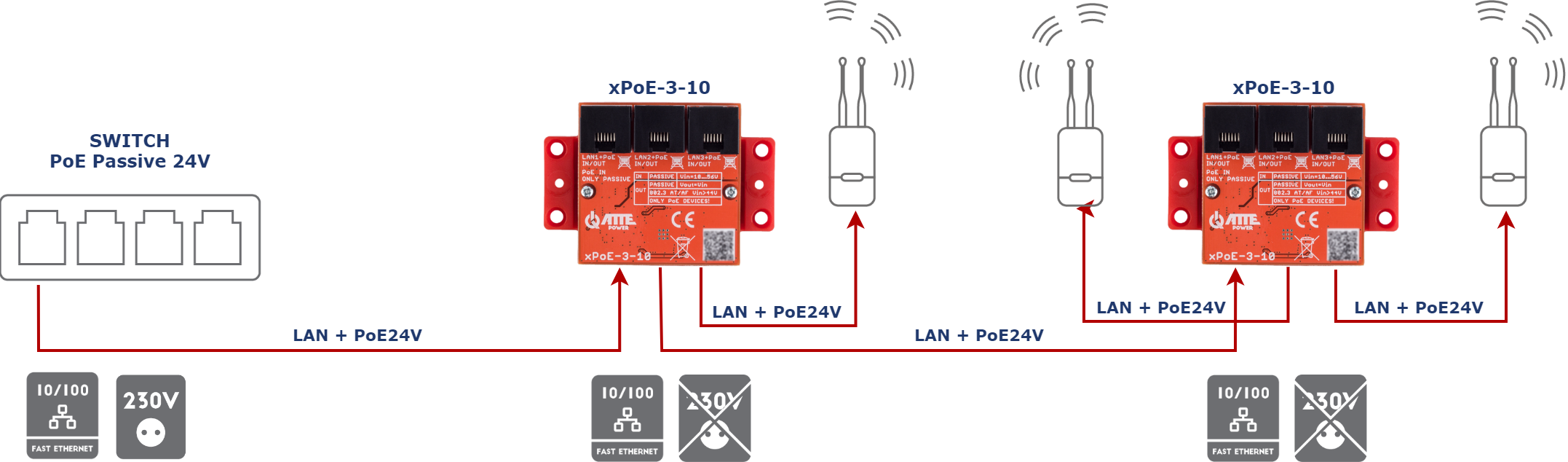

Przykład zastosowania xPoE-3-10 z Passive PoE 24V
Dzięki szerokiemu zakresowi napięcia zasilającego (10 ... 56 VDC) urządzenia może służyć do rozdzielenia sygnału dla punktów dostępowych WiFi zasilanych z Passive PoE 24VDC
Kilka rzeczywistych zdjęć urządzenia wykonanych podczas testów prototypu...
cd...
FAQ - najczęściej zadawane pytania:
Pytanie:
Czym xPoE-3-10 różni się od xPoE-3-11? Odpowiedź:
1) jest nieznacznie mniejszy od xPoE-3-11
2) może być zasilany wyłącznie ze switcha / adaptera PoE Passive (xPoE-3-11 może być zasilany z dowolnego switcha 802.3af/at oraz PoE Passive)
3) zakres napięcia wejściowego 10 ... 56V (xPoE-3-11 pracuje w zakresie 44 ... 56V) Pozostałe wersje produktu:
